A 500kVA kuru transformatörticari binalar, endüstriyel tesisler, yenilenebilir enerji sistemleri, sağlık kurumları ve veri merkezlerinde en yaygın kullanılan güç dağıtım çözümlerinden biri haline geldi. Yağla doldurulmuş transformatörlerin aksine kuru tip transformatörler daha fazla güvenlik, daha düşük bakım gereksinimleri ve çevre dostu çalışma sunar.
Bu kapsamlı kılavuz, çalışma prensipleri, teknik özellikler, avantajlar, kurulum hususları, endüstri uygulamaları, bakım uygulamaları ve satın alma önerileri dahil olmak üzere alıcıların 500kVA kuru transformatörler hakkında bilmesi gereken her şeyi araştırmaktadır. İster yeni bir elektrik projesi planlıyor olun ister mevcut bir sistemi yükseltiyor olun, bu makale bilinçli kararlar vermenize yardımcı olacaktır.

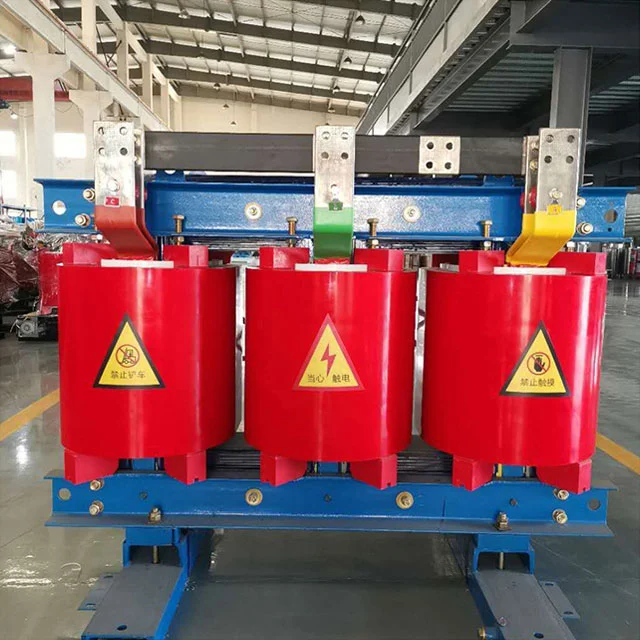

500kVA Kuru Transformatör Nedir?
500kVA kuru transformatör, soğutma ortamı olarak yalıtım yağı kullanmadan, elektromanyetik indüksiyon yoluyla devreler arasında elektrik enerjisini aktarmak için tasarlanmış orta kapasiteli bir elektrik transformatörüdür.
Kuru transformatörler, çalışma sırasında oluşan ısıyı dağıtmak için yağ yerine hava sirkülasyonu ve özel yalıtım sistemleri kullanır. Sargılar tipik olarak yüksek kaliteli epoksi reçine veya vakum basıncıyla emprenye edilmiş malzemeler kullanılarak yalıtılmıştır.
500kVA değeri, transformatörün 500 kilovolt-ampere kadar görünen gücü kaldırabildiğini gösterir; bu da onu orta ölçekli endüstriyel ve ticari tesisler için uygun kılar.
| Parametre |
Tipik Değer |
| Kapasite |
500kVA |
| Sıklık |
50Hz / 60Hz |
| Soğutma Yöntemi |
AN / AF |
| Yalıtım Sınıfı |
S/H |
| Koruma Seviyesi |
IP20-IP54 |
500kVA Kuru Transformatör Nasıl Çalışır?
Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Elektrik enerjisi birincil sargıya girerek transformatör çekirdeğinde manyetik bir akı oluşturur. Bu manyetik alan sekonder sargıda voltajı indükleyerek farklı voltaj seviyelerinde güç aktarımına olanak sağlar.
Transformatör çekirdeği genellikle enerji kayıplarını en aza indirmek ve verimliliği en üst düzeye çıkarmak için yüksek dereceli silikon çelik laminasyonlar kullanılarak üretilir.
Kuru tip transformatörler doğal veya cebri hava soğutma sistemlerine dayanır. Sargılar tarafından üretilen ısı doğrudan çevreye dağıtılarak, yağ tanklarına ve ilgili bakıma olan ihtiyaç ortadan kalkar.
Tipik Teknik Özellikler
Teknik özellikler proje gereksinimlerine, yerel standartlara ve kurulum ortamlarına bağlı olarak değişiklik gösterir.
| Özellik |
Tipik Şartname |
| Birincil Gerilim |
11kV / 10kV / 13,8kV |
| İkincil Gerilim |
400V / 415V / 480V |
| Yeterlik |
%98'in üzerinde |
| Sıcaklık Artışı |
80K-100K |
| Gürültü Seviyesi |
Düşük Gürültülü Tasarım |
Kuru Tip Transformatörlerin Başlıca Avantajları
Gelişmiş Güvenlik
En önemli faydalarından biri yangın güvenliğidir. Yağ kullanılmadığı için yağ sızıntısı, yanma veya çevresel kirlenme riski neredeyse yoktur.
Minimum Bakım
- Yağ testi gerekmez
- Yağ değiştirme maliyeti yok
- Azaltılmış bakım programları
- Daha düşük işletme giderleri
Çevre Dostu
Kuru transformatörler, izolasyon yağı sızıntılarından kaynaklanan toprak veya yeraltı suyu kirlenmesi olasılığını ortadan kaldırır.
Kompakt Kurulum
Birçok tesis, yük merkezlerine daha yakın monte edilebildiğinden ve kablo maliyetlerini ve iletim kayıplarını azalttığından kuru transformatörleri tercih eder.
Mükemmel Nem Direnci
Modern dökme reçine teknolojileri neme, toza ve endüstriyel kirleticilere karşı güçlü direnç sağlar.
Ortak Endüstri Uygulamaları
500kVA kuru transformatörlerin çok yönlülüğü, çok sayıda sektörde kullanıma olanak sağlar.
| Endüstri |
Başvuru |
| Ticari Binalar |
Güç dağıtım sistemleri |
| Üretim Tesisleri |
Üretim ekipmanı temini |
| Hastaneler |
Kritik güç desteği |
| Veri Merkezleri |
Güvenilir enerji dağıtımı |
| Yenilenebilir Enerji |
Güneş ve rüzgar entegrasyonu |
| Havalimanları |
Altyapı güç sistemleri |
Kuru Transformatör ve Yağ Dolu Transformatör
| Faktör |
Kuru Trafo |
Yağlı Trafo |
| Yangın Riski |
Çok Düşük |
Daha yüksek |
| Bakım |
Düşük |
Ilıman |
| Çevresel Etki |
Harika |
Potansiyel Sızıntı Riski |
| İç Mekan Kurulumu |
İdeal |
Sınırlı |
| Başlangıç Maliyeti |
Daha yüksek |
Daha düşük |
İlk satın alma fiyatı daha yüksek olsa da, uzun vadeli işletme tasarrufları genellikle kuru transformatörleri uygun maliyetli bir yatırım haline getirir.
Doğru 500kVA Kuru Trafo Nasıl Seçilir
Doğru transformatörü seçmek, birden fazla teknik ve operasyonel faktörün değerlendirilmesini gerektirir.
- Giriş ve çıkış voltajı gereksinimleri
- Yük profili ve gelecekteki genişletme planları
- Ortam sıcaklığı koşulları
- Kurulum yeri
- Gerekli koruma düzeyi
- Harmonik distorsiyon seviyeleri
- Enerji verimliliği hedefleri
- Yerel elektrik düzenlemeleri
Deneyimli üreticilerle çalışmak, uygun özelleştirmenin ve proje özelliklerine uygunluğun sağlanmasına yardımcı olur.
Kurulum İçin En İyi Uygulamalar
Doğru kurulum, transformatörün güvenilirliğini ve ömrünü önemli ölçüde etkiler.
- Yeterli havalandırma alanı sağlayın
- Üreticinin önerdiği boşlukları koruyun
- Sıcaklık izleme sistemlerini kurun
- Etkili topraklama sağlayın
- Aşırı toz birikmesine karşı koruyun
- Enerji vermeden önce elektrik bağlantılarını doğrulayın
Operasyonel hazırlığı doğrulamak için düzenli devreye alma testleri yapılmalıdır.
Bakım ve Muayene Kılavuzu
Kuru transformatörler, yağla doldurulmuş birimlere göre daha az bakım gerektirse de rutin denetimler hala önemlidir.
Aylık Muayene
- Görme durumu değerlendirmesi
- Havalandırma yollarını kontrol edin
- Çalışma sıcaklığını izleyin
- Elektrik bağlantılarını inceleyin
Yıllık Denetim
- Termal görüntüleme analizi
- Yalıtım direnci testi
- Dahili bileşenlerin temizlenmesi
- Terminallerin tork doğrulaması
Önleyici bakım, beklenmedik arıza sürelerini önemli ölçüde azaltabilir ve servis ömrünü uzatabilir.
Maliyet Faktörleri ve ROI Analizi
Transformatör fiyatlandırmasını çeşitli faktörler etkiler:
- Çekirdek malzeme kalitesi
- Bakır veya alüminyum sargılar
- Yalıtım teknolojisi
- Verimlilik derecelendirmeleri
- Koruma muhafazası gereksinimleri
- Özelleştirme düzeyi
- Sertifikasyon standartları
Peşin maliyetler farklılık gösterse de, enerji verimliliği iyileştirmeleri ve azaltılmış bakım giderleri sıklıkla uzun vadeli cazip getiriler sağlar.
Trafo Teknolojisinde Gelecek Trendleri
Transformatör endüstrisi, akıllı şebeke gelişimi ve yenilenebilir enerjinin genişlemesiyle birlikte gelişmeye devam ediyor.
- Dijital izleme entegrasyonu
- IoT özellikli teşhis
- Uzaktan durum izleme
- Daha yüksek verimli manyetik malzemeler
- Gelişmiş termal yönetim sistemleri
- Akıllı kestirimci bakım platformları
Bu yenilikler, operatörlerin daha fazla güvenilirlik, gelişmiş verimlilik ve daha düşük yaşam döngüsü maliyetleri elde etmelerine yardımcı oluyor.
Sıkça Sorulan Sorular
S1: 500kVA kuru transformatörün beklenen ömrü nedir?
Uygun şekilde bakımı yapılan kuru bir transformatör, normal koşullar altında 25 ila 35 yıl veya daha uzun süre güvenilir bir şekilde çalışabilir.
S2: 500kVA kuru transformatör iç mekana monte edilebilir mi?
Evet. Kuru transformatörler, güvenlik ve çevre korumanın öncelikli olduğu iç mekan kurulumları için özel olarak tasarlanmıştır.
S3: Kuru transformatör yenilenebilir enerji projelerine uygun mudur?
Kesinlikle. Birçok güneş ve rüzgar enerjisi tesisinde güvenlik, verimlilik ve düşük bakım gereksinimleri nedeniyle kuru tip transformatörler kullanılmaktadır.
S4: Bakım ne sıklıkla yapılmalıdır?
Rutin görsel denetimlerin aylık olarak yapılması gerekirken, kapsamlı testlerin genellikle yıllık olarak yapılması önerilir.
S5: Yağ dolu transformatörlerle karşılaştırıldığında temel avantajlar nelerdir?
Temel avantajlar arasında gelişmiş yangın güvenliği, daha az bakım, çevre dostu olma ve daha kolay iç mekan kurulumu yer alır.
S6: Kuru transformatörler zorlu ortamlara dayanabilir mi?
Modern dökme reçine tasarımları, uygun şekilde belirtildiğinde neme, toza ve endüstriyel kirleticilere karşı mükemmel direnç sunar.
Çözüm
500kVA kuru transformatör, güvenlik, verimlilik, güvenilirlik ve çevresel sorumluluk arasında ideal bir dengeyi temsil eder. Endüstriler operasyonel sürekliliğe ve sürdürülebilir altyapıya giderek daha fazla öncelik verdikçe, kuru tip transformatörler ticari, endüstriyel, sağlık ve yenilenebilir enerji sektörlerinde popülerlik kazanmaya devam ediyor.
Karar vericiler, teknik özellikleri, kurulum gereksinimlerini, bakım uygulamalarını ve uygulama senaryolarını anlayarak, trafo yatırımlarının değerini en üst düzeye çıkarırken, gelecek yıllar için güvenilir güç dağıtımını da sağlayabilirler.
Kaliteli trafo çözümleri arayan kuruluşlar için,Şanghay Endüstriyel Transformatör Co., Ltd. profesyonel mühendislik desteği, özelleştirilmiş transformatör üretimi ve çeşitli endüstri ihtiyaçlarına göre uyarlanmış güvenilir güç dağıtım teknolojileri sağlar.
Bize UlaşınBugün proje gereksinimlerinizi tartışmak ve tesisiniz için en uygun 500kVA kuru trafo çözümünü keşfetmek için.
