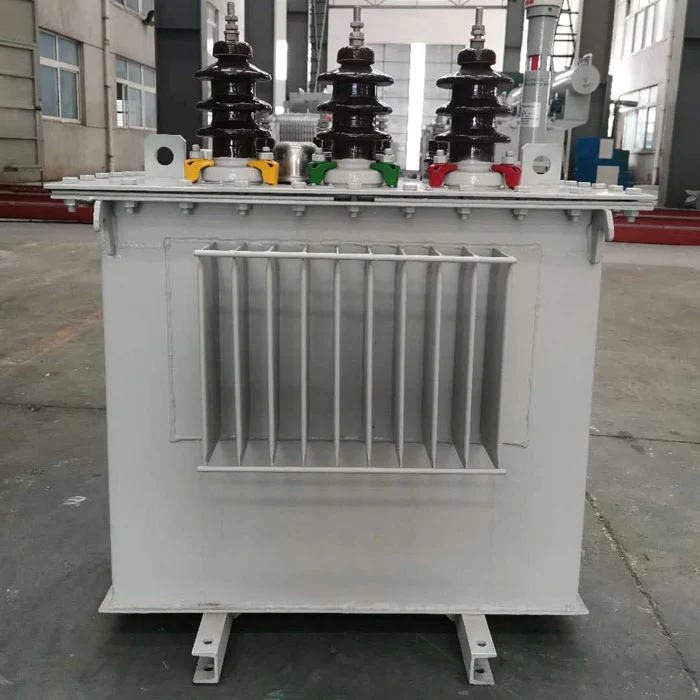

SGOB Etkili Isı Dağıtımı 100 kVA Dağıtım Transformatörü Çin tedarik ihracatı, sürekli yük altında istikrarlı termal kontrol için tasarlanmıştır. Optimize edilmiş yağ sirkülasyonlu soğutma ve düşük kayıplı silikon çelik çekirdek ile ticari ve endüstriyel güç ağları için verimli ısı yönetimi, azaltılmış enerji israfı ve güvenilir çalışma sağlar.
SGOBEtkili Isı Dağıtımı 100 kVA Dağıtım Trafosu Exporter, yalnızca laboratuvara özgü performans verileri yerine sıcaklık davranışını, yük uyarlanabilirliğini ve uzun döngü kararlılığını vurgulayan pratik bir saha çalışması zihniyetiyle tasarlanmıştır.
Birçok standart dağıtım transformatöründe ısı, optimize edilmiş iç akış yolları olmaksızın esas olarak temel yağ konveksiyonu yoluyla yönetilir. Bu genellikle sürekli yük altında lokal sıcaklık artışına yol açar.
SGOB, ısı yolu optimizasyonuna odaklanarak bunu geliştirir:
- Tank yapısı içindeki durgun yağ bölgelerini azaltır
- Sargı kanalları içindeki yönlü yağ akışını artırır
- Bobin-yağ ısı transfer verimliliğini artırır
- Uzun süreli yük altında sıcak nokta oluşumunu kontrol eder
- Kısa süreli tepe kontrolü yerine sıcaklık artış eğrisini stabilize eder
Geleneksel modellerle karşılaştırıldığında, temel gelişme "daha fazla soğutma" değil, daha kontrollü termal dağıtımdır.
SGOB Etkin Isı Dağıtımı 100 kVA Dağıtım Transformatörü, ticari binalar, küçük fabrikalar ve dış mekan trafo merkezleri gibi gerçek kurulum ortamları temel alınarak tasarlanmıştır.
Yapısal öne çıkanlar:
- Termal genleşme altında deformasyonu azaltmak için güçlendirilmiş sarma desteği
- Yağ nüfuzunu iyileştirmek için optimize edilmiş bobin aralığı
- Titreşimden kaynaklanan yer değiştirmeyi azaltan mekanik kilitleme sistemi
- Tutarlı konveksiyon sirkülasyonu için tasarlanmış tank yapısı
- Neme bağlı termal yaşlanmayı önlemek için geliştirilmiş sızdırmazlık stabilitesi
Bu yapı, kısa vadeli test performansından ziyade uzun vadeli saha güvenilirliğini hedefler.
SGOB yalnızca soğutma kapasitesini artırmak yerine üretim kaynağındaki ısıyı azaltır.
Mühendislik yaklaşımı:
- Yüksek geçirgenliğe sahip silikon çelik, mıknatıslanma akımı kaybını azaltır
- Bakır sargı düzeni dirençli ısınmayı en aza indirir
- Adım adım çekirdek yapısı akı dağıtım dengesini iyileştirir
- Değişken yük koşullarında azaltılmış harmonik ısınma
- Optimize edilmiş laminasyon işlemi sayesinde girdap akımı kaybını azaltın
Bu "önce ısıyı azaltın, sonra dağıtın" stratejisi, verimliliği yalnızca soğutma yükseltmelerine göre daha etkili bir şekilde artırır.
Kuru tip veya temel havalandırmalı transformatörlerle karşılaştırıldığında, yağa daldırma belirgin termal avantajlar sağlar:
SGOB yağa batırılmış sistemin avantajları:
- Yağ hem yalıtım hem de ısı transfer ortamı görevi görür
- Hava soğutmalı sistemlere göre daha hızlı ısı yayılımı
- En yüksek yük döngülerinde daha kararlı sıcaklık
- Kısa süreli yüksek talepte daha iyi aşırı yük toleransı
- Sıcaklık artışlarından dolayı yalıtımın bozulması riski daha düşüktür
Bu, onu dengesiz veya dalgalı yük ortamları için daha uygun hale getirir.
Malzeme mühendisliği, ısı yayılım performansında önemli bir rol oynar:
- Çekirdek malzemesi: düşük kayıplı tanecik odaklı silikon çelik
- İletken: ısı altında kararlı dirence sahip oksijensiz bakır
- Yalıtım: Isıya dayanıklı yağlı kağıt kompozit sistem
- Sızdırmazlık: iç basınç stabilitesini korumak için yaşlanma önleyici kauçuk
- Yapısal çelik: ısı ve basınç dengesi için güçlendirilmiş tank gövdesi
Tüm malzemeler, ISO9001 sistem kontrolüne uygun olarak gelen denetim yoluyla doğrulanır.
| Modeli | Kapasite (kVA) | YG (kV) | AG (kV) | Yüksüz Kayıp (kW) | Empedans (%) | Ağırlık (kg) | Boyut (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEtkili Isı Dağıtımı 100 kVA Dağıtım TrafosuMinimum sıcaklık dalgalanmasıyla uzun saatler boyunca stabil çalışmaya ihtiyaç duyan kullanıcılar için uygundur.
Tipik uygulama ortamları:
- Perakende ve ticari elektrik dağıtım sistemleri
- Küçük imalat ve işleme atölyeleri
- Kentsel konut trafo merkezleri
- Hafif endüstriyel otomasyon tesisleri
- Altyapı yardımcı güç sistemleri
- Sık yük değişimi olan karma yük ortamları
Termal stabilite tasarımı özellikle yüksek ortam sıcaklığına veya sınırlı havalandırmaya sahip ortamlarda faydalıdır.
Geleneksel transformatörlerin çoğu, eşit olmayan sıcaklık dağılımı yaratabilen, optimize edilmiş iç akış mimarisi olmadan esas olarak pasif yağ dolaşımına dayanır.
SGOB, üç gerçek operasyonel boşluğa odaklanarak bunu geliştirir:
- Sargı yapılarının içinde eşit olmayan ısı dağılımı
- Sürekli yüksek yük altında yavaş ısı transferi
- Yük dalgalanması sırasında yetersiz termal stabilite
100 kVA Dağıtım Transformatörü, yalnızca malzeme kalınlığını veya tank boyutunu artırmak yerine, dahili yağ akış yollarını yeniden tasarlayarak ve ısı transferi tutarlılığını güçlendirerek bu sorunları çözer.
SGOB, Shanghai Industry Transformers Co., Ltd. tarafından entegre üretim kapasitesine sahip olarak üretilmektedir:
- 40.000 m² modern üretim üssü
- CNC silikon çelik kesme ve istifleme hatları
- Otomatik bobin sarma ve vakumlu kurutma sistemleri
- Elektriksel performans test laboratuvarları
- IEC60076 ve GB1094 standartlarına tam uyum
Şirket, izole edilmiş özel birimler yerine küresel altyapı projeleri için istikrarlı seri üretime odaklanıyor.
100 kVA Dağıtım Transformatörünün her ünitesi çok aşamalı doğrulamaya tabi tutulur:
- Tam yük koşullarında sıcaklık artış testi
- Yağ sirkülasyon verimliliği doğrulaması
- Yalıtım gücü ve dielektrik testi
- Kısa devre mekanik stres değerlendirmesi
- Kayıp ölçümü (yüksüz ve yük kaybı)
Bu, sevkıyattan önce tutarlı termal davranış sağlar.
SGOBEtkili Isı Dağıtımı 100 kVA Dağıtım Trafosutermal stabilitesi optimize edilmiş bir dağıtım çözümü olarak konumlandırılmıştır. Geleneksel soğutma varsayımlarına güvenmek yerine, dahili ısı akışı kontrolünü iyileştirir, kayıp kaynaklı ısıtmayı azaltır ve sıcaklık homojenliğini artırarak istikrarlı çalışma ve daha az bakım bağımlılığı gerektiren uzun vadeli ticari ve endüstriyel güç dağıtım sistemleri için uygun hale getirir.
