Ürün Açıklaması

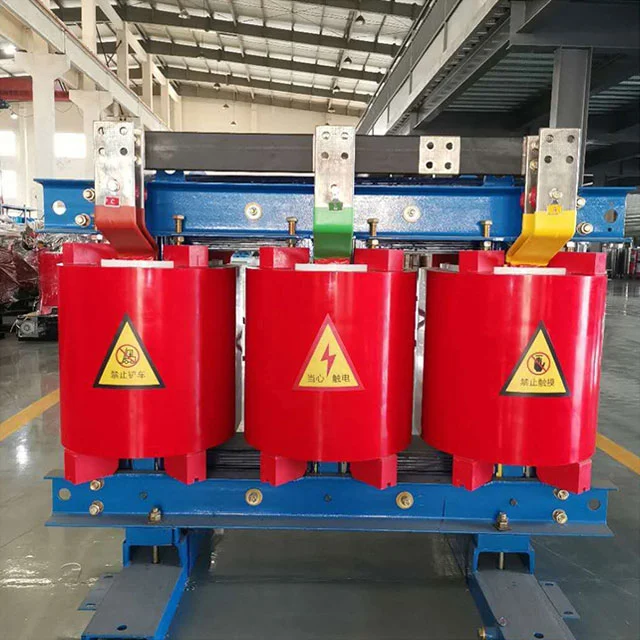

SGOB 500kva Kuru Transformatör, modern endüstriyel, ticari ve kurumsal uygulamaların zorlu taleplerini karşılamak üzere tasarlanmış yüksek performanslı bir elektrikli cihazdır. 500 kilovolt amper (kva) değerindeki sağlam güç değeriyle bu transformatör, ileri mühendislik ve yeniliğin bir kanıtıdır.

Enerji verimliliği göz önünde bulundurularak tasarlanan SGOB 500kva Kuru Transformatör, son teknoloji ürünü kuru tip yalıtım malzemeleri kullanır. Bu, yağ sızıntılarıyla ilişkili riskleri ortadan kaldırır, bakım gereksinimlerini azaltır ve çevresel sürdürülebilirliği artırır. Çevre dostu tasarımı, daha temiz enerji çözümlerini teşvik etmeye ve karbon emisyonlarını en aza indirmeye yönelik küresel çabalarla uyumludur.

Transformatörün kompakt kaplama alanı ve dayanıklı yapısı, onu alanın kısıtlı olduğu ortamlarda kurulum için ideal kılar. Sağlam yapısı, zorlu endüstriyel ortamlarda bile uzun vadeli güvenilirlik ve kusursuz çalışma sağlar. SGOB 500kva Kuru Transformatör önemli yükleri destekleyecek şekilde tasarlanmıştır; bu da onu yüksek güç taleplerinin tutarlı ve kritik olduğu uygulamalar için mükemmel bir seçim haline getirir.

Transformatör, sağlam güç kullanma özelliklerine ek olarak etkileyici bir enerji verimliliğine de sahiptir. Enerji kayıplarını en aza indirir, yüke güç dağıtımını maksimuma çıkarır ve işletme maliyetlerini azaltır. Bu, enerji tüketimini optimize etmek ve karbon ayak izini azaltmak isteyen işletmeler için mükemmel bir seçimdir.

SGOB 500kva Kuru Transformatör güvenilir, verimli ve çevre dostu bir güç çözümüdür. Kompakt tasarımı, sağlam yapısı ve gelişmiş yalıtım malzemeleri, onu geniş bir uygulama yelpazesi için üstün bir seçim haline getirerek kesintisiz güç dağıtımı ve operasyonel mükemmellik sağlar.

500kva Dry Transformer

ÜRÜN ÖZELLİKLERİ

Shanghai Industrial Transformer Co., Ltd. tarafından üretilen epoksi reçine döküm 500kva Kuru Transformatör, ileri yabancı teknolojiyi tanıtarak Shenyang Transformer Araştırma Enstitüsü ile işbirliği içinde geliştirilmiş ve tasarlanmıştır. Ürün güvenilirlik endeksi uluslararası ileri seviyeye ulaştı.

SGOB 500kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.

SGOB 500kva Kuru Transformatör artık yüksek binalarda, ticari merkezlerde, havalimanlarında, istasyonlarda, rıhtımlarda, metrolarda, fabrikalarda, yer altı dağıtım istasyonlarında, açık deniz petrol sondaj platformlarında, enerji santrallerinde ve zorlu ortam ve kullanım koşullarına sahip diğer yerlerde yaygın olarak kullanılmaktadır.

500kva Dry Transformer

Ana malzemeler ve özellikler

Bobin, iletken olarak F sınıfı yalıtımlı bakır tel ve yalıtım olarak cam elyafı ve epoksi reçine kompozit malzeme kullanır. Genleşme katsayısı bakır iletkeninkine yakındır ve iyi darbe direncine, sıcaklık değişimi direncine ve çatlama direncine sahiptir. Cam elyaf ve epoksi reçinenin tüm bileşenleri kendiliğinden söner ve yanmaya devam etmez. Aynı zamanda, yüksek gerilim bobini 1mbar vakum durumunda epoksi reçine ile dökülür ve bobinin içinde kabarcık oluşmaz, bu da bobinin kısmi deşarjının küçük olmasını sağlar. Aynı zamanda transformatör kaybı da etkili bir şekilde azaltılır.

Transformatörün demir çekirdeği, 45° tam eğimli eklemler ve dört seviyeli adım adım istifleme ile Nippon Steel, Japonya'dan ithal edilen düzenli tane yönlendirmesine sahip 30EH120 serisi yüksek geçirgenliğe sahip soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Demir çekirdeğin yüzeyi, nemi ve paslanmayı önlemek için yalıtkan reçine boyası ile kapatılmıştır ve iki kelepçe ve bağlantı elemanı, korozyon önleyici koruyucu katmanlara sahiptir. Demir çekirdeğin tamamı, yüksüz kaybı, yüksüz akımı ve demir çekirdek gürültüsünü etkili bir şekilde azaltan istiflenmemiş bir demir boyunduruk ve çelik çekme plakası yapısını benimser.

Alçak gerilim ve yüksek akım bobinleri için, kısa devre meydana geldiğinde kısa devre gerilimi büyüktür ve alçak gerilim dönüşlerinin sayısı azdır. Düşük voltaj akımı ne kadar büyük olursa, tel sarma tipi kullanıldığında dengesiz amper dönüşleri sorunu o kadar belirgin olacaktır. Isı dağılımı sorununun da dikkate alınması gerekir. Şu anda alçak gerilim için folyo sargının kullanılması yukarıdaki sorunları daha iyi çözebilir. Öncelikle folyo ürünlerinde eksenel dönüşler ve eksenel sarmal sarmal açıları yoktur. Yüksek ve alçak gerilim sargılarının amper dönüşleri dengelidir ve kısa devre meydana geldiğinde transformatörün eksenel gerilimi küçüktür. İkincisi, ince izolasyonu sayesinde çok katmanlı hava kanalları proseste istenildiği gibi ayarlanabilir ve ısı dağılımı sorunu da daha iyi çözülür. Bobinin iç kaynağı, yüksek hassasiyete, düşük kaynak direncine ve harici kaynak işlemine sahip olmayan tam otomatik folyo sarma makinesinde ksenon koruma kaynağını benimser. Sargı katmanları arasında DMD izolasyonu kullanılmakta olup, sarım sonrası uçlar reçine ile kapatılıp kürlenmektedir.

Düşük gürültü, yüksek rüzgar basıncı, güzel görünüm vb. özelliklere sahip olan ve transformatörün aşırı yük kapasitesini artıran çapraz akışlı üstten üflemeli soğutma fanı benimsenmiştir. Sıcaklık kontrolü, trafo işleminin emniyetini ve güvenilirliğini artırmak için akıllı bir sıcaklık kontrol cihazını benimser.

500kva Dry Transformer

ÜRÜN AÇIKLAMASI

Epoksi reçine izoleli kuru tip transformatör son derece güvenli bir üründür. Doğrudan yük merkezine monte edilebilir. Ön kurutma gerektirmeden %100 nemli ortamda iyi çalışır. İnşaat alanında, ticari merkezde, havaalanında, istasyonda, limanda, metroda, fabrikada, yer altı enerji dağıtım istasyonunda, açık deniz petrol sondaj platformunda, enerji santralinde vb. yaygın olarak kullanılmaktadır.

ÜRÜN ÖZELLİKLERİ

● Yangına dayanıklı

● Neme dayanıklılık

● Kolay bakım ve kurulum

● Zorlu çevre koşullarında iyi çalışma

● Çevreyi kirletmeyen ürün

● Kapsamlı çalışma sırasında düşük kayıp

Dry Transformer

PARAMETRELER

MODELİ	NO LOAD LOSS (K)	YÜK KAYBI (%120)	IMPENDENCE (%)	YÜK AKIMI YOK (%)	GÜRÜLTÜ SEVİYESİ (Lpa) dB	AĞIRLIK (KİLOGRAM)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODELİ	BOYUT(MM)
MODELİ	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODELİ	KAPASİTE (KVA)	UZUNLUK (MM)	WIDTH (MM)	YÜKSEKLİK (MM)	Boyuna (MM)	YATAY (MM)	AĞIRLIK (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

ŞİRKET PROFİLİ

Shanghai Industry Transformers Co., Ltd (SGOB), elektrik dağıtım ekipmanlarının tam kapsamlı tedarikçisidir. Ürünlerimiz şunları içerir:

● Yağa batırılmış transformatörler

● 35KV yağlı transformatörler

● Expoxy resin insulation dry-type power transformers

● Amorf alaşımlı dağıtım transformatörleri

● Photovoltaic transformers

● Rüzgar enerjisi transformatörleri

● Kutu tipi trafo merkezi transformatörleri

company company

Firmamız 2007 yılında kurulmuş olup bugün 40.000 m2'lik bir atölyeye ve 200'den fazla çalışana sahiptir. Ürünlerimiz enerji üretimi ve dağıtımı, kömür üretimi, metalurji, petrol ve gaz, kimya, inşaat, limanlar, havaalanları, demiryolu ve belediye altyapısı gibi çok çeşitli sektörlerde yaygın olarak kullanılmaktadır.

company

Aynı zamanda elektrik kabinleri ve muhafazaları, şalt kutuları gibi ilgili ekipmanları da üretiyoruz. Şu anda ürün yelpazemizi sıcak büzüşmeli konnektörler, elektrik kabloları ve ilgili mekanik ekipmanlar vb. gibi güçle ilgili diğer alanlara da genişletiyoruz. Amacımız tek elden üretim yapmaktır. Küresel müşteri tabanımız için elektrikli ekipman ve parça tedarik platformu.

company company

En yüksek kalitede ürünler sunmak için sıkı kalite kontrol sistemimize güveniyoruz. 200 çalışanımızın 46'sı tecrübeli mühendislerden oluşuyor. Kalite sistemimiz aşağıdaki niteliklere sahiptir:

● Çin Ulusal Transformers Kalite Denetleme Merkezi

● ISO-9001:2008 Kalite Yönetim Sistemi

● ISO-14001:2004 Çevre Yönetim Sistemi

● OHSMS18000 Sağlık ve Güvenlik Sistemi

certificate
