SGOB 30kva Kuru Transformatör, modern endüstriyel, ticari ve konut ortamlarının farklı ihtiyaçlarını karşılamak üzere tasarlanmış çok yönlü ve güvenilir bir güç dönüşümü çözümüdür. Kuru tip yapısı, yüksek verimliliği, kompakt tasarımı ve gelişmiş koruma sistemleri, alanın kısıtlı olduğu ve güvenliğin çok önemli olduğu uygulamalar için onu ideal bir seçim haline getiriyor. Özelleştirilebilir seçenekler ve sağlam yapısıyla transformatör, uzun vadeli güvenilirlik ve performans sağlayarak onu her türlü elektrik altyapısına değerli bir katkı haline getirir.
SGOB 30kva Kuru Transformatör, alanın kısıtlı olduğu ve güvenliğin son derece önemli olduğu çok çeşitli uygulamalar için tasarlanmış, yüksek performanslı, kompakt ve güvenilir bir güç dönüşümü çözümüdür. Nominal güç kapasitesi 30 kilovolt amper (kva) olan bu transformatör, modern endüstriyel, ticari ve konut ortamlarının taleplerini karşılamak üzere özel olarak tasarlanmıştır.
Temel Özellikler
Kuru Tip Yapı:
Transformatörün çekirdeği ve sargıları alev geciktirici, neme dayanıklı ve çevre dostu bir malzemeyle kaplanmıştır ve bu sayede izolasyon yağına duyulan ihtiyaç ortadan kaldırılmıştır.
Bu kuru tip yapı, yağ sızıntısı ve yangın riskini ortadan kaldırdığı için transformatörün çalışmasını daha güvenli ve bakımı daha kolay hale getirir.
Yüksek Verimlilik:
SGOB 30kva Kuru Transformatör, güç aktarımı sırasında enerji kayıplarını en aza indirecek şekilde tasarlanmış olup, yüksek verim seviyelerinde çalışmasını sağlar.
Bu, elektrik faturalarında maliyet tasarrufuna katkıda bulunur ve son kullanıcının çevresel ayak izini azaltır.
Compact Design:
Zarif ve kompakt tasarımıyla transformatör minimum yer kaplar ve bu da onu dar alanlardaki kurulumlar için ideal kılar.
This design also facilitates easy transportation and installation, reducing overall installation costs and time.
Gelişmiş Koruma Sistemleri:
Aşırı akım, aşırı gerilim ve sıcaklık röleleri de dahil olmak üzere bir dizi koruyucu cihazla donatılan transformatör, arızalara ve anormalliklere karşı kapsamlı koruma sağlar.
These features ensure the safety of personnel and equipment, and prevent potential downtime and damage.
Dayanıklılık ve Güvenilirlik:
Yüksek kaliteli malzemeler ve hassas mühendislikle üretilen transformatör, endüstriyel ve ticari ortamların zorluklarına dayanacak şekilde tasarlanmıştır.
Sağlam yapısı uzun vadeli güvenilirlik ve performans sağlayarak bakım ve onarım ihtiyacını en aza indirir.
Özelleştirilebilir Seçenekler:
SGOB 30kva Kuru Transformatör, belirli güç gereksinimlerini ve uygulama ihtiyaçlarını karşılayacak şekilde özelleştirilebilir.
Bu, transformatörün son kullanıcının mevcut elektrik altyapısına sorunsuz bir şekilde entegre olmasını sağlayan çeşitli voltaj seviyeleri, giriş ve çıkış bağlantıları ve montaj konfigürasyonlarına yönelik seçenekleri içerir.
Uygulamalar
SGOB 30kva Kuru Transformatör, aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalar için uygundur:
Commercial Buildings: Provides reliable power for lighting, HVAC systems, and other electrical equipment in office buildings, retail stores, and other commercial spaces.
Endüstriyel Ayarlar: İmalat, rafinaj ve diğer endüstriyel ortamlardaki makine, ekipman ve üretim hatlarının çalışmasını destekler.
Konut Kullanımı: Evler ve küçük işletmeler için güvenli ve verimli bir güç çözümü sunarak günlük ihtiyaçlar için istikrarlı ve güvenilir bir güç kaynağı sağlar.
Özel Uygulamalar: Denizcilik, madencilik ve alanın sınırlı olduğu ve güvenliğin öncelikli olduğu diğer özel ortamlarda kullanıma uygundur.
ÜRÜN ÖZELLİKLERİ
Shanghai Industrial Transformer Co., Ltd. tarafından üretilen epoksi reçine döküm 30kva Kuru Transformatör, ileri yabancı teknolojiyi tanıtarak Shenyang Transformer Araştırma Enstitüsü ile işbirliği içinde geliştirilmiş ve tasarlanmıştır. Ürün güvenilirlik endeksi uluslararası ileri seviyeye ulaştı.
SGOB 30kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
SGOB 30kva Kuru Transformatör artık yüksek binalarda, ticari merkezlerde, havalimanlarında, istasyonlarda, rıhtımlarda, metrolarda, fabrikalarda, yer altı dağıtım istasyonlarında, açık deniz petrol sondaj platformlarında, enerji santrallerinde ve zorlu ortam ve kullanım koşullarına sahip diğer yerlerde yaygın olarak kullanılmaktadır.
Ana malzemeler ve özellikler

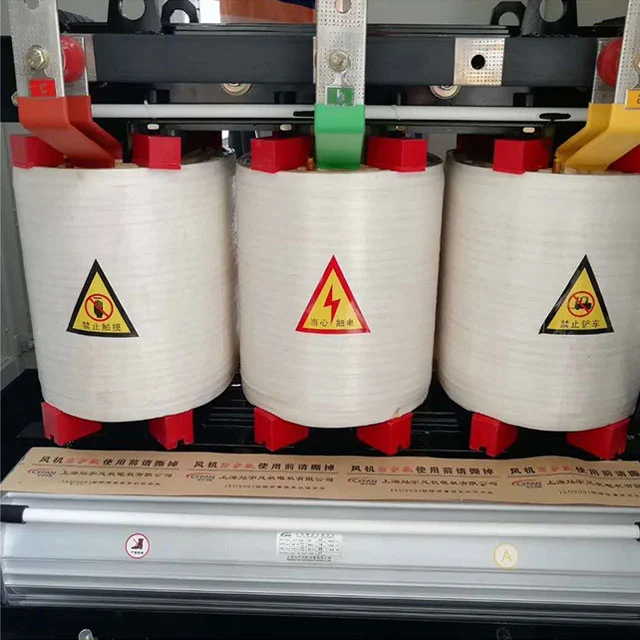

Bobin, iletken olarak F sınıfı yalıtımlı bakır tel ve yalıtım olarak cam elyafı ve epoksi reçine kompozit malzeme kullanır. Genleşme katsayısı bakır iletkeninkine yakındır ve iyi darbe direncine, sıcaklık değişimi direncine ve çatlama direncine sahiptir. Cam elyaf ve epoksi reçinenin tüm bileşenleri kendiliğinden söner ve yanmaya devam etmez. Aynı zamanda, yüksek gerilim bobini 1mbar vakum durumunda epoksi reçine ile dökülür ve bobinin içinde kabarcık oluşmaz, bu da bobinin kısmi deşarjının küçük olmasını sağlar. Aynı zamanda transformatör kaybı da etkili bir şekilde azaltılır.
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
Alçak gerilim ve yüksek akım bobinleri için, kısa devre meydana geldiğinde kısa devre gerilimi büyüktür ve alçak gerilim dönüşlerinin sayısı azdır. Düşük voltaj akımı ne kadar büyük olursa, tel sarma tipi kullanıldığında dengesiz amper dönüşleri sorunu o kadar belirgin olacaktır. Isı dağılımı sorununun da dikkate alınması gerekir. Şu anda alçak gerilim için folyo sargının kullanılması yukarıdaki sorunları daha iyi çözebilir. Öncelikle folyo ürünlerinde eksenel dönüşler ve eksenel sarmal sarmal açıları yoktur. Yüksek ve alçak gerilim sargılarının amper dönüşleri dengelidir ve kısa devre meydana geldiğinde transformatörün eksenel gerilimi küçüktür. İkincisi, ince izolasyonu sayesinde çok katmanlı hava kanalları proseste istenildiği gibi ayarlanabilir ve ısı dağılımı sorunu da daha iyi çözülür. Bobinin iç kaynağı, yüksek hassasiyete, düşük kaynak direncine ve harici kaynak işlemine sahip olmayan tam otomatik folyo sarma makinesinde ksenon koruma kaynağını benimser. Sargı katmanları arasında DMD izolasyonu kullanılmakta olup, sarım sonrası uçlar reçine ile kapatılıp kürlenmektedir.
Düşük gürültü, yüksek rüzgar basıncı, güzel görünüm vb. özelliklere sahip olan ve transformatörün aşırı yük kapasitesini artıran çapraz akışlı üstten üflemeli soğutma fanı benimsenmiştir. Sıcaklık kontrolü, trafo işleminin emniyetini ve güvenilirliğini artırmak için akıllı bir sıcaklık kontrol cihazını benimser.
PRODUCT DESCRIPTION
Epoksi reçine izoleli kuru tip transformatör son derece güvenli bir üründür. Doğrudan yük merkezine monte edilebilir. Ön kurutma gerektirmeden %100 nemli ortamda iyi çalışır. İnşaat alanında, ticari merkezde, havaalanında, istasyonda, limanda, metroda, fabrikada, yer altı enerji dağıtım istasyonunda, açık deniz petrol sondaj platformunda, enerji santralinde vb. yaygın olarak kullanılmaktadır.
ÜRÜN ÖZELLİKLERİ
● Yangına dayanıklı
● Neme dayanıklılık
● Kolay bakım ve kurulum
● Zorlu çevre koşullarında iyi çalışma
● Çevreyi kirletmeyen ürün
● Kapsamlı çalışma sırasında düşük kayıp
PARAMETRELER
| MODELİ | YÜK KAYBI YOK (K) |
YÜK KAYBI (120%) |
İHTİYAÇ (%) |
YÜK AKIMI YOK (%) |
GÜRÜLTÜ SEVİYESİ (Lpa) dB |
AĞIRLIK (KİLOGRAM) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELİ | BOYUT(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELİ | CAPACITY (KVA) | UZUNLUK (MM) |
GENİŞLİK (MM) | YÜKSEKLİK (MM) |
Boyuna (MM) | YATAY (MM) | AĞIRLIK (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ŞİRKET PROFİLİ
Shanghai Industry Transformers Co., Ltd (SGOB), elektrik dağıtım ekipmanlarının tam kapsamlı tedarikçisidir. Ürünlerimiz şunları içerir:
● Oil-immersed transformers
● 35KV yağlı transformatörler
● Epoksi reçine izolasyonlu kuru tip güç transformatörleri
● Amorf alaşımlı dağıtım transformatörleri
● Fotovoltaik transformatörler
● Rüzgar enerjisi transformatörleri
● Kutu tipi trafo merkezi transformatörleri
Firmamız 2007 yılında kurulmuş olup bugün 40.000 m2'lik bir atölyeye ve 200'den fazla çalışana sahiptir. Ürünlerimiz enerji üretimi ve dağıtımı, kömür üretimi, metalurji, petrol ve gaz, kimya, inşaat, limanlar, havaalanları, demiryolu ve belediye altyapısı gibi çok çeşitli sektörlerde yaygın olarak kullanılmaktadır.
Aynı zamanda elektrik kabinleri ve muhafazaları, şalt kutuları gibi ilgili ekipmanları da üretiyoruz. Şu anda ürün yelpazemizi sıcak büzüşmeli konnektörler, elektrik kabloları ve ilgili mekanik ekipmanlar vb. gibi güçle ilgili diğer alanlara da genişletiyoruz. Amacımız tek elden üretim yapmaktır. Küresel müşteri tabanımız için elektrikli ekipman ve parça tedarik platformu.
En yüksek kalitede ürünler sunmak için sıkı kalite kontrol sistemimize güveniyoruz. 200 çalışanımızın 46'sı tecrübeli mühendislerden oluşuyor. Kalite sistemimiz aşağıdaki niteliklere sahiptir:
● Çin Ulusal Transformers Kalite Denetleme Merkezi
● ISO-9001:2008 Kalite Yönetim Sistemi
● ISO-14001:2004 Environmental Management System
● OHSMS18000 Sağlık ve Güvenlik Sistemi
Patentlerimiz:
Üretim ve kalite test yeteneklerimiz şunları içerir:
● Otomatik folyo sarma
● Dijital silikon çelik kaplama ve dilme
● Fully automatic vacuum drying oven and varnish line
● HAEFLY kısmi deşarj test cihazı
● HAEFLY güç analizörü
● HAEFLY harmonik analizörü
Sonuç, altyapı yatırımınızı en üst düzeye çıkarmak için yüksek verimliliğe, daha düşük güç dağıtımına ve düşük gürültüye sahip üstün bir üründür.
