SGOB 200kva Kuru Trafo dağıtım sektörü, teknolojik gelişmeler ve sürdürülebilirlik girişimleriyle sürekli olarak gelişmektedir. Üreticiler transformatörlerin verimliliğini, dayanıklılığını ve güvenlik özelliklerini geliştirmek için araştırma ve geliştirmeye yatırım yapıyor. Buna, termal ve elektriksel performansı artırmak için amorf metal çekirdekler ve çevre dostu yalıtım sistemleri gibi gelişmiş malzemelerin kullanımı da dahildir.
SGOB 200kva Kuru Transformatör, enerji dağıtım endüstrisindeki elektrikli ekipmanların evriminin ve gelişmişliğinin bir kanıtıdır. İşletmeler ve kurumlar giderek daha güvenilir, verimli ve çevre dostu güç çözümleri aradıkça, SGOB 200kva Kuru Transformatör, geniş bir uygulama yelpazesi için tercih edilen bir seçenek olarak ortaya çıkmıştır.
Enerji dağıtım sektörü, teknolojideki ilerlemeler, sürdürülebilirlik girişimleri ve gelişen müşteri talepleri doğrultusunda önemli bir dönüşüm geçiriyor. Elektrik şebekesinin önemli bileşenleri olan transformatörler, gücün verimli bir şekilde dönüştürülmesinde ve dağıtılmasında önemli bir rol oynar. Özellikle kuru tip transformatörler, geleneksel yağlı transformatörlere kıyasla gelişmiş güvenlikleri, azaltılmış bakım gereksinimleri ve çevresel faydaları nedeniyle ön plana çıkmıştır.
SGOB 200kva Kuru Trafo: Temel Sektör Katkıları:
Verimlilik ve Güvenilirlik:
200 kilovolt amper (kva) nominal güç kapasitesiyle SGOB 200kva Kuru Transformatör, olağanüstü verimlilik sunarak enerji kayıplarını en aza indirir ve işletme maliyetlerini azaltır. Sağlam yapısı, uzun vadeli güvenilirlik sağlayarak işletmelerin güç kaynaklarını tutarlı bir şekilde sürdürmesine ve maliyetli kesintilerden kaçınmasına olanak tanır.
Sürdürülebilirlik:
Kuru tip tasarım, trafo yağı gibi tehlikeli maddelerin kullanımını ortadan kaldırır, çevresel ayak izini azaltır ve tehlikeli atıkların imhasına ilişkin giderek katılaşan düzenlemelere uyum sağlar. Bu, genel sürdürülebilirlik çabalarına katkıda bulunur ve yeşil teknolojilerin benimsenmesine yönelik artan eğilimle uyumludur.
Versatility and Customization:
SGOB 200kva Kuru Transformatör, çeşitli endüstriyel, ticari ve kurumsal ihtiyaçları karşılayacak kadar çok yönlüdür. Üreticiler, farklı voltaj seviyeleri, giriş ve çıkış konfigürasyonları ve montaj düzenlemeleri dahil olmak üzere özelleştirme seçenekleri sunarak son kullanıcıların transformatörü kendi özel gereksinimlerine göre uyarlamasına olanak tanır.
Uyumluluk ve Güvenlik:
Transformatör uluslararası standartlara ve düzenlemelere uygun olup güvenliğini ve güvenilirliğini sağlar. Titiz test ve sertifikasyon süreçleri, elektromanyetik uyumluluk (EMC), kısa devreye dayanıklılık özellikleri ve termal performansla ilgili olanlar da dahil olmak üzere endüstri standartlarına uygunluğunu doğrular.
Endüstrilerdeki Uygulamalar:
Endüstriyel: Üretim tesislerinde, madencilik operasyonlarında ve diğer ağır iş ortamlarında SGOB 200kva Kuru Transformatör, makine, ekipman ve kontrol sistemlerini destekleyerek operasyonel verimlilik ve üretkenlik sağlar.
Ticari: Ofis binaları, perakende mağazalar, sağlık tesisleri ve diğer ticari kuruluşlar için uygun olan transformatör, cihazlar, aydınlatma, HVAC sistemleri ve diğer kritik altyapı için istikrarlı bir güç kaynağı sağlar.
Kurumsal: Eğitim kurumları, hükümet binaları ve diğer kamu tesisleri için mükemmel olan transformatör, temel hizmetler için güvenilir güç sağlayarak güvenliği ve operasyonel verimliliği artırır.
Sektör Trendleri ve Yenilikler:
Enerji dağıtım sektörü, teknolojik gelişmeler ve sürdürülebilirlik girişimlerinin desteğiyle sürekli olarak gelişmektedir. Üreticiler transformatörlerin verimliliğini, dayanıklılığını ve güvenlik özelliklerini geliştirmek için araştırma ve geliştirmeye yatırım yapıyor. Buna, termal ve elektriksel performansı artırmak için amorf metal çekirdekler ve çevre dostu yalıtım sistemleri gibi gelişmiş malzemelerin kullanımı da dahildir.
Dahası, akıllı şebeke teknolojileri ile Nesnelerin İnterneti'nin (IoT) entegrasyonu sektörü dönüştürüyor. Uzaktan izleme, teşhis ve tahmine dayalı bakım özellikleri, üreticilerin ve son kullanıcıların transformatör performansını optimize etmesine, arıza süresini azaltmasına ve ömrünü uzatmasına olanak tanır.
ÜRÜN ÖZELLİKLERİ

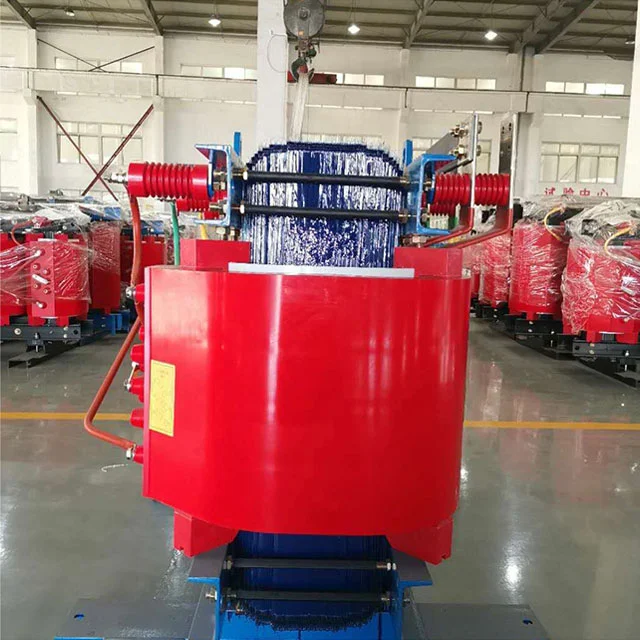

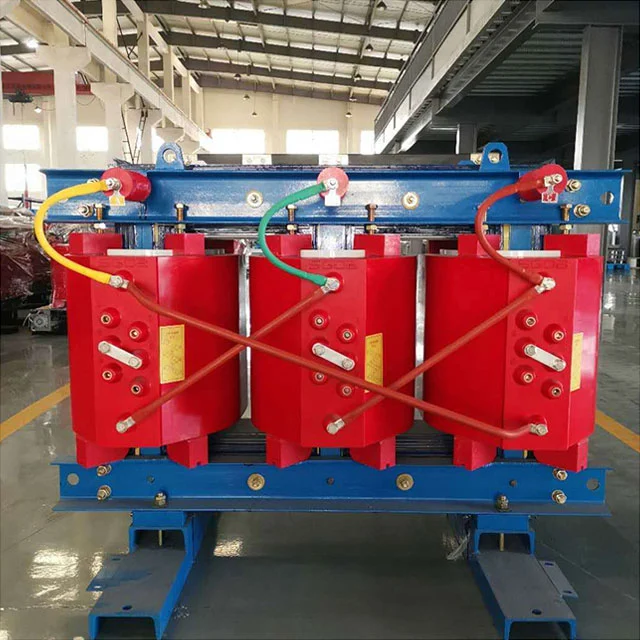

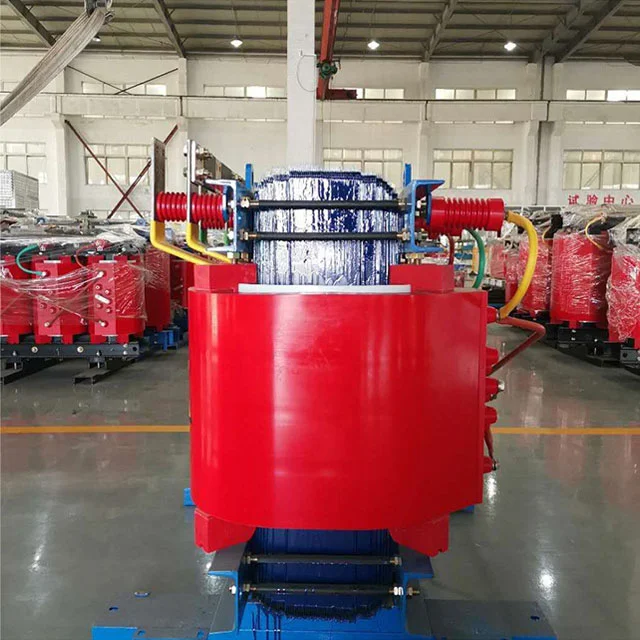

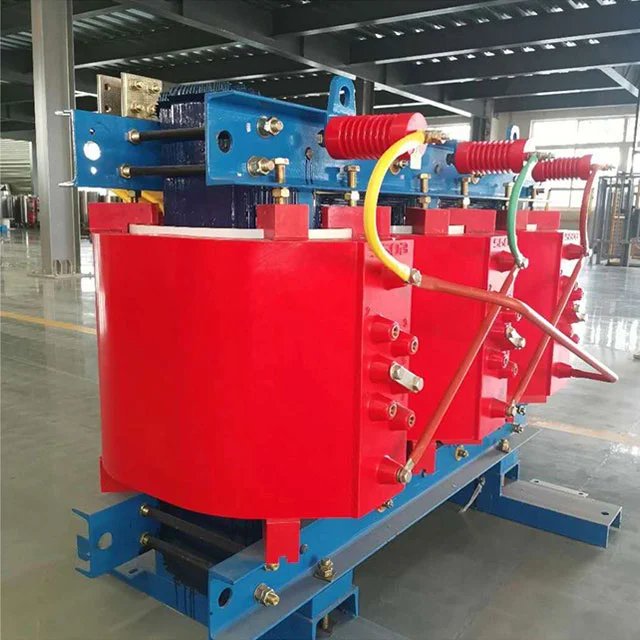

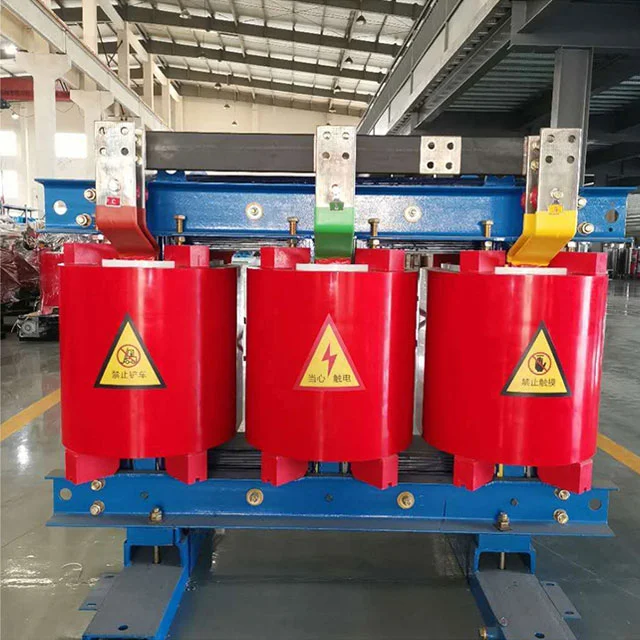

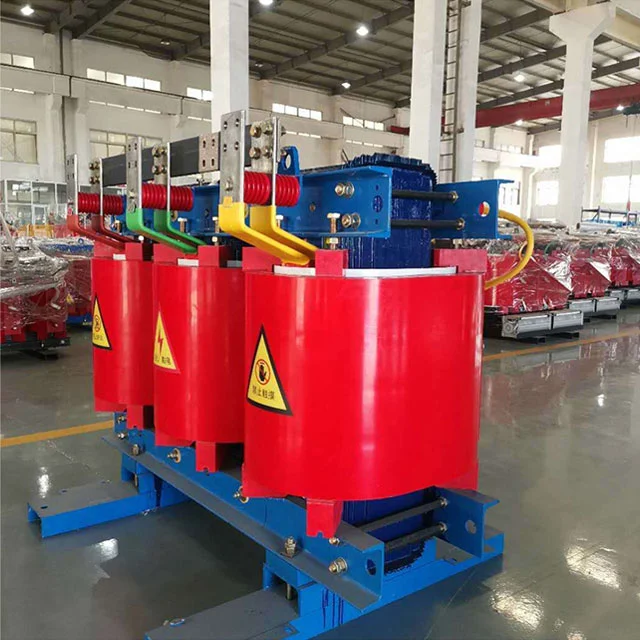

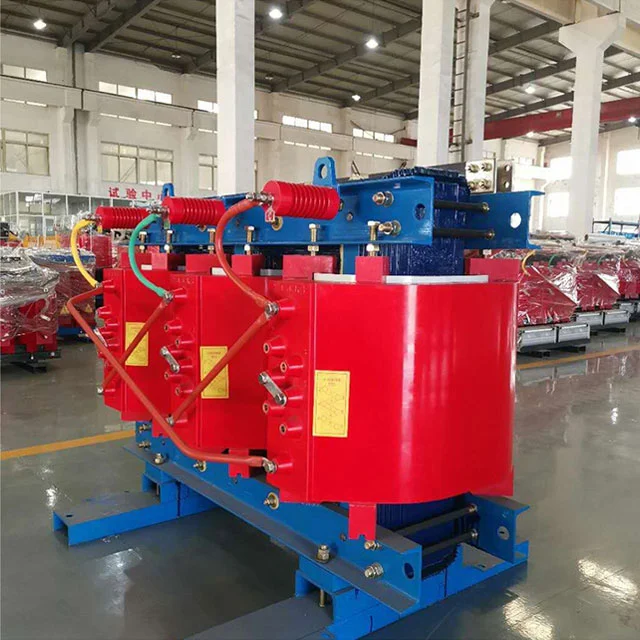

Shanghai Industrial Transformer Co., Ltd. tarafından üretilen epoksi reçine döküm 200kva Kuru Transformatör, ileri yabancı teknolojiyi tanıtarak Shenyang Transformer Araştırma Enstitüsü ile işbirliği içinde geliştirilmiş ve tasarlanmıştır. Ürün güvenilirlik endeksi uluslararası ileri seviyeye ulaştı.
SGOB 200kva Kuru Transformatör güvenli, alev geciktiricili ve yangına dayanıklı, kirlilik içermeyen bir üründür ve doğrudan yük merkezine monte edilebilir. Bakım gerektirmez, kurulumu kolaydır, düşük kapsamlı işletme maliyetine sahiptir, düşük kayıplı, iyi nem geçirmezlik performansına sahiptir, %100 nemde normal şekilde çalışabilir ve kapatıldıktan sonra ön kurutmaya gerek kalmadan çalıştırılabilir. Düşük kısmi deşarja, düşük gürültüye, güçlü ısı dağıtma fonksiyonuna sahiptir ve basınçlı hava soğutma koşulları altında %150 nominal yükte çalışabilir.
SGOB 200kva Kuru Transformatör artık yüksek katlı binalarda, ticari merkezlerde, havalimanlarında, istasyonlarda, rıhtımlarda, metrolarda, fabrikalarda, yer altı dağıtım istasyonlarında, açık deniz petrol sondaj platformlarında, enerji santrallerinde ve zorlu ortam ve kullanım koşullarına sahip diğer yerlerde yaygın olarak kullanılmaktadır.
Ana malzemeler ve özellikler
Bobin, iletken olarak F sınıfı yalıtımlı bakır tel ve yalıtım olarak cam elyafı ve epoksi reçine kompozit malzeme kullanır. Genleşme katsayısı bakır iletkeninkine yakındır ve iyi darbe direncine, sıcaklık değişimi direncine ve çatlama direncine sahiptir. Cam elyaf ve epoksi reçinenin tüm bileşenleri kendiliğinden söner ve yanmaya devam etmez. Aynı zamanda, yüksek gerilim bobini 1mbar vakum durumunda epoksi reçine ile dökülür ve bobinin içinde kabarcık oluşmaz, bu da bobinin kısmi deşarjının küçük olmasını sağlar. Aynı zamanda transformatör kaybı da etkili bir şekilde azaltılır.
Transformatörün demir çekirdeği, 45° tam eğimli eklemler ve dört seviyeli adım adım istifleme ile Nippon Steel, Japonya'dan ithal edilen düzenli tane yönlendirmesine sahip 30EH120 serisi yüksek geçirgenliğe sahip soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Demir çekirdeğin yüzeyi, nemi ve paslanmayı önlemek için yalıtkan reçine boyası ile kapatılmıştır ve iki kelepçe ve bağlantı elemanı, korozyon önleyici koruyucu katmanlara sahiptir. Demir çekirdeğin tamamı, yüksüz kaybı, yüksüz akımı ve demir çekirdek gürültüsünü etkili bir şekilde azaltan istiflenmemiş bir demir boyunduruk ve çelik çekme plakası yapısını benimser.
Alçak gerilim ve yüksek akım bobinleri için, kısa devre meydana geldiğinde kısa devre gerilimi büyüktür ve alçak gerilim dönüşlerinin sayısı azdır. Düşük voltaj akımı ne kadar büyük olursa, tel sarma tipi kullanıldığında dengesiz amper dönüşleri sorunu o kadar belirgin olacaktır. Isı dağılımı sorununun da dikkate alınması gerekir. Şu anda alçak gerilim için folyo sargının kullanılması yukarıdaki sorunları daha iyi çözebilir. Öncelikle folyo ürünlerinde eksenel dönüşler ve eksenel sarmal sarmal açıları yoktur. Yüksek ve alçak gerilim sargılarının amper dönüşleri dengelidir ve kısa devre meydana geldiğinde transformatörün eksenel gerilimi küçüktür. İkincisi, ince izolasyonu sayesinde çok katmanlı hava kanalları proseste istenildiği gibi ayarlanabilir ve ısı dağılımı sorunu da daha iyi çözülür. Bobinin iç kaynağı, yüksek hassasiyete, düşük kaynak direncine ve harici kaynak işlemine sahip olmayan tam otomatik folyo sarma makinesinde ksenon koruma kaynağını benimser. Sargı katmanları arasında DMD izolasyonu kullanılmakta olup, sarım sonrası uçlar reçine ile kapatılıp kürlenmektedir.
Düşük gürültü, yüksek rüzgar basıncı, güzel görünüm vb. özelliklere sahip olan ve transformatörün aşırı yük kapasitesini artıran çapraz akışlı üstten üflemeli soğutma fanı benimsenmiştir. Sıcaklık kontrolü, trafo işleminin emniyetini ve güvenilirliğini artırmak için akıllı bir sıcaklık kontrol cihazını benimser.
ÜRÜN AÇIKLAMASI
Epoksi reçine izoleli kuru tip transformatör son derece güvenli bir üründür. Doğrudan yük merkezine monte edilebilir. Ön kurutma gerektirmeden %100 nemli ortamda iyi çalışır. İnşaat alanında, ticari merkezde, havaalanında, istasyonda, limanda, metroda, fabrikada, yer altı enerji dağıtım istasyonunda, açık deniz petrol sondaj platformunda, enerji santralinde vb. yaygın olarak kullanılmaktadır.
ÜRÜN ÖZELLİKLERİ
● Yangına dayanıklı
● Neme dayanıklılık
● Kolay bakım ve kurulum
● Zorlu çevre koşullarında iyi çalışma
● Çevreyi kirletmeyen ürün
● Kapsamlı çalışma sırasında düşük kayıp
PARAMETRELER
| MODELİ | YÜK KAYBI YOK (K) |
YÜK KAYBI (%120) |
İHTİYAÇ (%) |
NOLOAD CURRENT (%) |
NOISE LEVEL (Lpa) dB |
AĞIRLIK (KİLOGRAM) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELİ | BOYUT(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELİ | KAPASİTE (KVA) | UZUNLUK (MM) |
GENİŞLİK (MM) | YÜKSEKLİK (MM) |
Boyuna (MM) | YATAY (MM) | AĞIRLIK (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ŞİRKET PROFİLİ
Shanghai Industry Transformers Co., Ltd (SGOB), elektrik dağıtım ekipmanlarının tam kapsamlı tedarikçisidir. Ürünlerimiz şunları içerir:
● Yağa batırılmış transformatörler
● 35KV yağlı transformatörler
● Epoksi reçine izolasyonlu kuru tip güç transformatörleri
● Amorphous alloy distribution transformers
● Fotovoltaik transformatörler
● Rüzgar enerjisi transformatörleri
● Box-style substation transformers
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
Aynı zamanda elektrik kabinleri ve muhafazaları, şalt kutuları gibi ilgili ekipmanları da üretiyoruz. Şu anda ürün yelpazemizi sıcak büzüşmeli konnektörler, elektrik kabloları ve ilgili mekanik ekipmanlar vb. gibi güçle ilgili diğer alanlara da genişletiyoruz. Amacımız tek elden üretim yapmaktır. Küresel müşteri tabanımız için elektrikli ekipman ve parça tedarik platformu.
We rely on our strict quality control system to deliver the highest quality products. Of our 200 employees, 46 are engineers experience. Our quality system includes qualifications for:
● Çin Ulusal Transformers Kalite Denetleme Merkezi
● ISO-9001:2008 Kalite Yönetim Sistemi
● ISO-14001:2004 Çevre Yönetim Sistemi
● OHSMS18000 Sağlık ve Güvenlik Sistemi
Patentlerimiz:
Üretim ve kalite test yeteneklerimiz şunları içerir:
● Otomatik folyo sarma
● Dijital silikon çelik kaplama ve dilme
● Tam otomatik vakumlu kurutma fırını ve vernik hattı
● HAEFLY kısmi deşarj test cihazı
● HAEFLY güç analizörü
● HAEFLY harmonik analizörü
Sonuç, altyapı yatırımınızı en üst düzeye çıkarmak için yüksek verimliliğe, daha düşük güç dağıtımına ve düşük gürültüye sahip üstün bir üründür.
