Enerji dağıtım endüstrisi gelişmeye devam ettikçe üreticiler daha verimli, güvenilir ve sürdürülebilir transformatörler geliştirmeye odaklanıyor. SGOB 250kva Kuru Transformatör, performansı artırmak ve çevresel etkiyi azaltmak için gelişmiş malzeme ve teknolojileri bir araya getirerek bu trendleri yansıtıyor.
SGOB 250kva Kuru Transformatör, çeşitli endüstriyel, ticari ve kurumsal ortamlarda kullanılmak üzere tasarlanmış son teknoloji ürünü bir elektrikli cihazdır. 250 kilovolt amper (kva) nominal güç kapasitesiyle bu transformatör, sağlam performans, olağanüstü güvenilirlik ve onu modern güç dağıtım sistemleri için ideal bir seçim haline getiren bir dizi özellik sunar.
Yüksek Güç Kapasitesi:
SGOB 250kva Kuru Transformatör, önemli güç yüklerini kaldıracak şekilde tasarlandığından tutarlı ve güvenilir güç dağıtımı gerektiren uygulamalar için uygundur. İster bir üretim tesisindeki makinelere güç sağlıyor olsun ister büyük bir ticari binada istikrarlı bir güç kaynağı sağlıyor olsun, bu transformatör en zorlu ortamların bile taleplerini karşılayabilir.
Kuru Tip Tasarım:
Geleneksel yağlı transformatörlerden farklı olarak SGOB 250kva Kuru Transformatör, kuru tip izolasyon sistemi kullanır. Bu, yağ sızıntısı riskini ortadan kaldırır ve düzenli bakım ihtiyacını azaltarak onu daha güvenli ve daha çevre dostu bir seçenek haline getirir.
Verimli Enerji Dönüşümü:
Transformatör, dönüşüm işlemi sırasında enerji kayıplarını en aza indirecek ve yüke maksimum gücün iletilmesini sağlayacak şekilde tasarlanmıştır. Bu, operasyonel maliyetlerin azalmasına ve daha küçük bir karbon ayak izine katkıda bulunur.
Kompakt ve Dayanıklı:
Kompakt tasarımıyla SGOB 250kva Kuru Transformatörün kurulumu kolaydır ve minimum alan gerektirir. Dayanıklı yapısı, zorlu koşullarda bile uzun vadeli performans ve güvenilirlik sağlar.
Özelleştirilebilir Seçenekler:
Üreticiler, farklı voltaj seviyeleri, giriş ve çıkış konfigürasyonları ve montaj düzenlemeleri dahil olmak üzere bir dizi özelleştirme seçeneği sunar. Bu, son kullanıcıların transformatörü kendi özel ihtiyaçlarına ve gereksinimlerine göre uyarlamasına olanak tanır.
Compliance and Safety:
SGOB 250kva Kuru Transformatör, uluslararası standart ve yönetmeliklere uygun olup, emniyetini ve güvenilirliğini sağlar. Titiz test ve sertifikasyon süreçleri, elektromanyetik uyumluluk (EMC), kısa devreye dayanıklılık özellikleri ve termal performansla ilgili olanlar da dahil olmak üzere endüstri standartlarına uygunluğunu doğrular.
Uygulamalar:
Industrial: Suitable for use in manufacturing plants, mining operations, and other heavy-duty environments where reliability and durability are paramount.
Ticari: Büyük ticari binalar, alışveriş merkezleri, oteller ve çeşitli cihaz ve ekipmanlar için sabit bir güç kaynağı gerektiren diğer mekanlar için mükemmeldir.
Kurumsal: Elektrik kesintilerinin ciddi sonuçlar doğurabileceği eğitim kurumları, sağlık tesisleri ve hükümet binaları için idealdir.
Sektör Trendleri ve Yenilikler:
Enerji dağıtım endüstrisi gelişmeye devam ettikçe üreticiler daha verimli, güvenilir ve sürdürülebilir transformatörler geliştirmeye odaklanıyor. SGOB 250kva Kuru Transformatör, performansı artırmak ve çevresel etkiyi azaltmak için gelişmiş malzeme ve teknolojileri bir araya getirerek bu trendleri yansıtıyor.
Ayrıca akıllı şebeke teknolojileri ile Nesnelerin İnterneti'nin (IoT) entegrasyonu da sektörü dönüştürüyor. Son kullanıcılar, uzaktan izleme ve tahmine dayalı bakım özellikleriyle transformatör performansını optimize edebilir, arıza süresini azaltabilir ve ömrünü uzatabilir.
ÜRÜN ÖZELLİKLERİ

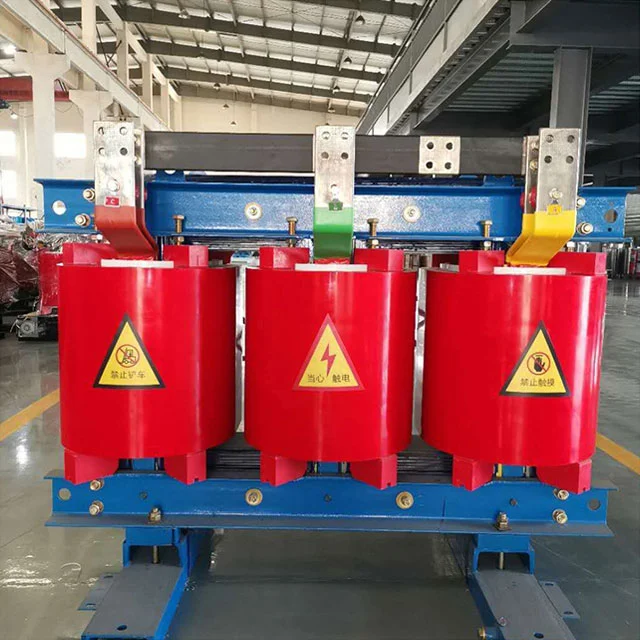

Shanghai Industrial Transformer Co., Ltd. tarafından üretilen epoksi reçine döküm 250kva Kuru Transformatör, ileri yabancı teknolojiyi tanıtarak Shenyang Transformer Araştırma Enstitüsü ile işbirliği içinde geliştirilmiş ve tasarlanmıştır. Ürün güvenilirlik endeksi uluslararası ileri seviyeye ulaştı.
SGOB 250kva Kuru Transformatör güvenli, alev geciktiricili ve yangına dayanıklı, kirlilik içermeyen bir üründür ve doğrudan yük merkezine monte edilebilir. Bakım gerektirmez, kurulumu kolaydır, düşük kapsamlı işletme maliyetine sahiptir, düşük kayıplı, iyi nem geçirmezlik performansına sahiptir, %100 nemde normal şekilde çalışabilir ve kapatıldıktan sonra ön kurutmaya gerek kalmadan çalıştırılabilir. Düşük kısmi deşarja, düşük gürültüye, güçlü ısı dağıtma fonksiyonuna sahiptir ve basınçlı hava soğutma koşulları altında %150 nominal yükte çalışabilir.
SGOB 250kva Kuru Transformatör artık yüksek katlı binalarda, ticari merkezlerde, havalimanlarında, istasyonlarda, rıhtımlarda, metrolarda, fabrikalarda, yer altı dağıtım istasyonlarında, açık deniz petrol sondaj platformlarında, enerji santrallerinde ve zorlu ortam ve kullanım koşullarına sahip diğer yerlerde yaygın olarak kullanılmaktadır.
Ana malzemeler ve özellikler
Bobin, iletken olarak F sınıfı yalıtımlı bakır tel ve yalıtım olarak cam elyafı ve epoksi reçine kompozit malzeme kullanır. Genleşme katsayısı bakır iletkeninkine yakındır ve iyi darbe direncine, sıcaklık değişimi direncine ve çatlama direncine sahiptir. Cam elyaf ve epoksi reçinenin tüm bileşenleri kendiliğinden söner ve yanmaya devam etmez. Aynı zamanda, yüksek gerilim bobini 1mbar vakum durumunda epoksi reçine ile dökülür ve bobinin içinde kabarcık oluşmaz, bu da bobinin kısmi deşarjının küçük olmasını sağlar. Aynı zamanda transformatör kaybı da etkili bir şekilde azaltılır.
Transformatörün demir çekirdeği, 45° tam eğimli eklemler ve dört seviyeli adım adım istifleme ile Nippon Steel, Japonya'dan ithal edilen düzenli tane yönlendirmesine sahip 30EH120 serisi yüksek geçirgenliğe sahip soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Demir çekirdeğin yüzeyi, nemi ve paslanmayı önlemek için yalıtkan reçine boyası ile kapatılmıştır ve iki kelepçe ve bağlantı elemanı, korozyon önleyici koruyucu katmanlara sahiptir. Demir çekirdeğin tamamı, yüksüz kaybı, yüksüz akımı ve demir çekirdek gürültüsünü etkili bir şekilde azaltan istiflenmemiş bir demir boyunduruk ve çelik çekme plakası yapısını benimser.
Alçak gerilim ve yüksek akım bobinleri için, kısa devre meydana geldiğinde kısa devre gerilimi büyüktür ve alçak gerilim dönüşlerinin sayısı azdır. Düşük voltaj akımı ne kadar büyük olursa, tel sarma tipi kullanıldığında dengesiz amper dönüşleri sorunu o kadar belirgin olacaktır. Isı dağılımı sorununun da dikkate alınması gerekir. Şu anda alçak gerilim için folyo sargının kullanılması yukarıdaki sorunları daha iyi çözebilir. Öncelikle folyo ürünlerinde eksenel dönüşler ve eksenel sarmal sarmal açıları yoktur. Yüksek ve alçak gerilim sargılarının amper dönüşleri dengelidir ve kısa devre meydana geldiğinde transformatörün eksenel gerilimi küçüktür. İkincisi, ince izolasyonu sayesinde çok katmanlı hava kanalları proseste istenildiği gibi ayarlanabilir ve ısı dağılımı sorunu da daha iyi çözülür. Bobinin iç kaynağı, yüksek hassasiyete, düşük kaynak direncine ve harici kaynak işlemine sahip olmayan tam otomatik folyo sarma makinesinde ksenon koruma kaynağını benimser. Sargı katmanları arasında DMD izolasyonu kullanılmakta olup, sarım sonrası uçlar reçine ile kapatılıp kürlenmektedir.
Düşük gürültü, yüksek rüzgar basıncı, güzel görünüm vb. özelliklere sahip olan ve transformatörün aşırı yük kapasitesini artıran çapraz akışlı üstten üflemeli soğutma fanı benimsenmiştir. Sıcaklık kontrolü, trafo işleminin emniyetini ve güvenilirliğini artırmak için akıllı bir sıcaklık kontrol cihazını benimser.
PRODUCT DESCRIPTION
Epoksi reçine izoleli kuru tip transformatör son derece güvenli bir üründür. Doğrudan yük merkezine monte edilebilir. Ön kurutma gerektirmeden %100 nemli ortamda iyi çalışır. İnşaat alanında, ticari merkezde, havaalanında, istasyonda, limanda, metroda, fabrikada, yer altı enerji dağıtım istasyonunda, açık deniz petrol sondaj platformunda, enerji santralinde vb. yaygın olarak kullanılmaktadır.
ÜRÜN ÖZELLİKLERİ
● Yangına dayanıklı
● Moisture resistance
● Kolay bakım ve kurulum
● Zorlu çevre koşullarında iyi çalışma
● Çevreyi kirletmeyen ürün
● Kapsamlı çalışma sırasında düşük kayıp
PARAMETRELER
| MODELİ | YÜK KAYBI YOK (K) |
YÜK KAYBI (%120) |
İHTİYAÇ (%) |
YÜK AKIMI YOK (%) |
GÜRÜLTÜ SEVİYESİ (Lpa) dB |
AĞIRLIK (KİLOGRAM) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELİ | BOYUT(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELİ | KAPASİTE (KVA) | UZUNLUK (MM) |
GENİŞLİK (MM) | YÜKSEKLİK (MM) |
Boyuna (MM) | YATAY (MM) | AĞIRLIK (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
COMPANY PROFILE
Shanghai Industry Transformers Co., Ltd (SGOB), elektrik dağıtım ekipmanlarının tam kapsamlı tedarikçisidir. Ürünlerimiz şunları içerir:
● Oil-immersed transformers
● 35KV yağlı transformatörler
● Epoksi reçine izolasyonlu kuru tip güç transformatörleri
● Amorf alaşımlı dağıtım transformatörleri
● Fotovoltaik transformatörler
● Rüzgar enerjisi transformatörleri
● Kutu tipi trafo merkezi transformatörleri
Firmamız 2007 yılında kurulmuş olup bugün 40.000 m2'lik bir atölyeye ve 200'den fazla çalışana sahiptir. Ürünlerimiz enerji üretimi ve dağıtımı, kömür üretimi, metalurji, petrol ve gaz, kimya, inşaat, limanlar, havaalanları, demiryolu ve belediye altyapısı gibi çok çeşitli sektörlerde yaygın olarak kullanılmaktadır.
Aynı zamanda elektrik kabinleri ve muhafazaları, şalt kutuları gibi ilgili ekipmanları da üretiyoruz. Şu anda ürün yelpazemizi sıcak büzüşmeli konnektörler, elektrik kabloları ve ilgili mekanik ekipmanlar vb. gibi güçle ilgili diğer alanlara da genişletiyoruz. Amacımız tek elden üretim yapmaktır. Küresel müşteri tabanımız için elektrikli ekipman ve parça tedarik platformu.
En yüksek kalitede ürünler sunmak için sıkı kalite kontrol sistemimize güveniyoruz. 200 çalışanımızın 46'sı tecrübeli mühendislerden oluşuyor. Kalite sistemimiz aşağıdaki niteliklere sahiptir:
● Çin Ulusal Transformers Kalite Denetleme Merkezi
● ISO-9001:2008 Quality Management System
● ISO-14001:2004 Çevre Yönetim Sistemi
● OHSMS18000 Sağlık ve Güvenlik Sistemi
Patentlerimiz:
Üretim ve kalite test yeteneklerimiz şunları içerir:
● Otomatik folyo sarma
● Dijital silikon çelik kaplama ve dilme
● Tam otomatik vakumlu kurutma fırını ve vernik hattı
● HAEFLY kısmi deşarj test cihazı
● HAEFLY güç analizörü
● HAEFLY harmonik analizörü
Sonuç, altyapı yatırımınızı en üst düzeye çıkarmak için yüksek verimliliğe, daha düşük güç dağıtımına ve düşük gürültüye sahip üstün bir üründür.
