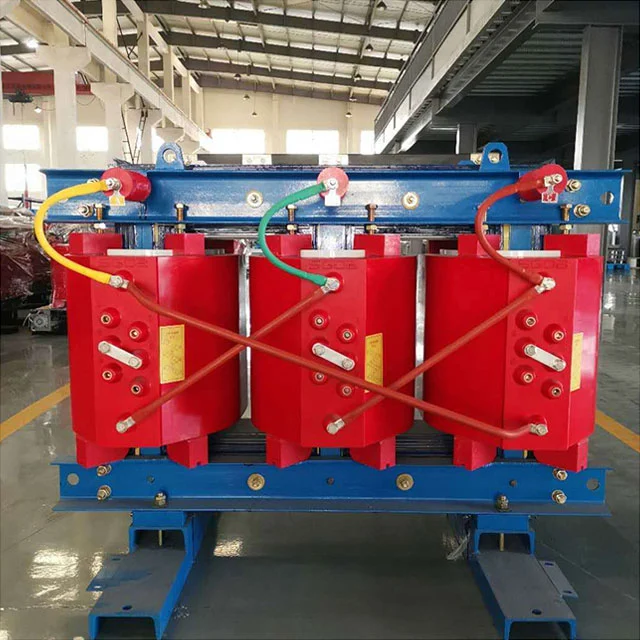

Profesyonel üretici olarak SGOB, sıvı yalıtım ortamı olmayan üç fazlı bir güç dönüşüm cihazı olan yüksek kaliteli 200KVA üç fazlı 50Hz kuru tip transformatör sağlamak istiyor. İç mekan ve çevreye duyarlı alanlar için tasarlanmıştır, bakım içermeyen güç iletim ve dağıtım çekirdek ekipmanı kategorisine aittir.
Yüksek kaliteli 200KVA üç fazlı 50Hz kuru tip transformatör, elektromanyetik indüksiyon prensibi ile ac voltaj dönüşümünü gerçekleştiren Çin profesyonel üretici SGOB tarafından üretilir, nominal kapasite orta güç dağılım gereksinimlerine uyum sağlar, çekirdek ve sarma katı yalıtım malzemesi ile kapsüllenir.
Sargı sistemi, vakum basınç dökümü ile boşluksiz sızdırmazlık gövdesine oluşturulan bakır iletken ve cam elyaf takviyeli epoksi reçine kompozit yalıtımını benimser.
200KVA üç fazlı 50Hz kuru tip transformatör çekirdeği, tam eğik dikiş laminasyonuna sahip tane odaklı silikon çelik sacları benimser ve yüzey neme dayanıklı yalıtım boya tabakası ile kaplanmıştır. Isı dağılma kanalı, üç boyutlu petek hava geçişi ile tasarlanmıştır ve ısı dağılımı, sıcaklık kontrollü başlangıç-stop fanı yardımıyla aktif olarak gerçekleştirilir.
Terminalleri bağlamak için korozyona dayanıklı bakır çubuk, çift yönlü kablo erişimini desteklemek için. Kabuk soğuk haddelenmiş çelik plaka sprey teknolojisini benimser ve şok emici kurulum arayüzü altta ayrılmıştır.
Operasyon sırasında, ventilasyon kanalı tozsuz tutulmalı ve havalandırma kanalında toz birikimi negatif basınç tozu toplama ekipmanı ile düzenli olarak temizlenmelidir. Terminallerin bağlanma sabitlenmesini altı ayda bir kontrol edin ve bunları tork anahtarı ile sırayla yeniden kilitleyin. Nem sınır değerinden daha düşük olduğunda yalıtım direnci testi yapılmalıdır. Ölçümden önce tüm harici bağlantıları ayırın. Ani elektrik kesintisinden sonra, yeniden başlatmadan önce sıcaklık ortam sıcaklığı ile tutarlı olana kadar ekipmanın durmasına izin verilmelidir. Kabuğun yüzeyini temizlemek için kimyasal çözücüler yasaktır. Silmek için sadece nötr deterjanlar kullanılabilir.
200KVA Üç Fazlı 50Hz Kuru Tip Transformatör Ticari Karmaşık Dağıtım Odası, Yüksek Katlı Bina Acil Güç Kaynağı Sistemi, Hastane İşletme Odası Yedekleme Devresi, Kesintisiz Güç Kaynağı Bağlantısı, Hassas Üretim Atölyesi Ana Kablo Dönüşüm Düğümü, Port Vinç Güç Dağıtım İstasyonu ve Alt Karayolu İstasyonu Kontrol Merkezi ve Yangın ve Eksposyon Koruması gerektiren diğer iç güç merkezlerinde kullanılır.
Geleneksel kuru tip transformatörlerle karşılaştırıldığında, 200KVA üç fazlı 50Hz kuru tip transformatör vakum döküm işlemi, sargıların içindeki hava boşluğunu ortadan kaldırır ve kısmi deşarj, kaplamamış yapılarınkinden önemli ölçüde daha düşüktür. Epoksi reçine ve bakır iletkenin termal genleşme katsayısı, termal döngüden kaynaklanan yalıtım tabakasının çatlamasını önlemek için eşleştirilir. Üç boyutlu ısı dağılma yapısının ısı değişim verimliliği, geleneksel düzlemsel yüzgeçlerinkini aşar ve sıcaklık artışı aynı yük altında azalır. Tüm eğimli eklemlerin temel teknolojisi manyetik devre kaybını azaltır ve yüksüz akım endüstrinin genel seviyesinden daha iyidir. Koruyucu gövdenin pas önleyici kaplaması tuz spreyi hızlandırılmış testten geçer ve ıslak ortamlarda metal parçalar için korozyon riski yoktur.
| Model | Yük kaybı yok (W) |
Yük kaybı (%120) |
Anlamlılık (%) |
Nolad akımı (%) |
Gürültü seviyesi (LPA) DB |
AĞIRLIK (KİLOGRAM) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Model | Boyut (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Model | Kapasite (KVA) | UZUNLUK (Mm) |
Genişlik (mm) | YÜKSEKLİK (Mm) |
Uzunlamasına (mm) | Yatay (mm) | Ağırlık (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Üç boyutlu soğutma yapısı ek bakım gerektiriyor mu?
Fan modülü, taşıma contası tasarımını benimser ve birikmiş çalışma süresi eşiğe ulaştıktan sonra, yağlama ve bakım olmadan bir bütün olarak değiştirilebilir.
Yüksek tuzlu sisli kıyı bölgelerinde terminal korozyonu nasıl önlenir?
200KVA üç fazlı 50Hz kuru tip transformatörün temas kaplaması, tuz sprey kontağını izole etmek için monte edilebilen isteğe bağlı terminal koruma manşonlarına sahip bir nikel-çinko alaşımlı çok tabakalı kompozit işlemdir.
