Ürün Açıklaması

Üretici:Shanghai Industrial Transformer Co., Ltd. (Tah. 2007)

The Ticari Güç Dağıtımı için 80 kVA Yağlı TransformatörBakkallar (300-500m²), sağlık ocakları, küçük oteller (20-30 oda) ve 0,4kV'de toplam bağlı yükü 150-250 amper arasında olan hafif imalat atölyeleri dahil olmak üzere küçük ve orta ölçekli ticari tesisler için ortak bir spesifikasyondur.

80 kVA Yük Kapasitesi – Neye Güç Verebilir?

Ekipman türü	Miktar	Ara toplam yük (kVA)
LED aydınlatma (her biri 100W)	100 fikstür	10
HVAC (her biri 5kW soğutma)	4 adet	20
Asansör (7.5kW)	1 adet	8
Satış noktası sistemleri + BT	10 iş istasyonu	5
Soğutma (ticari soğutucular)	6 adet	12
Çeşitli satış noktaları	-	15
Toplam tipik yük		70kVA
Güvenlik marjı		10kVA

Ticari Güç Dağıtımı için bu 80 kVA Yağlı Transformatör, gelecekteki genişleme için %10-15 kapasite rezerviyle yukarıdaki tipik ticari karışımı destekler.

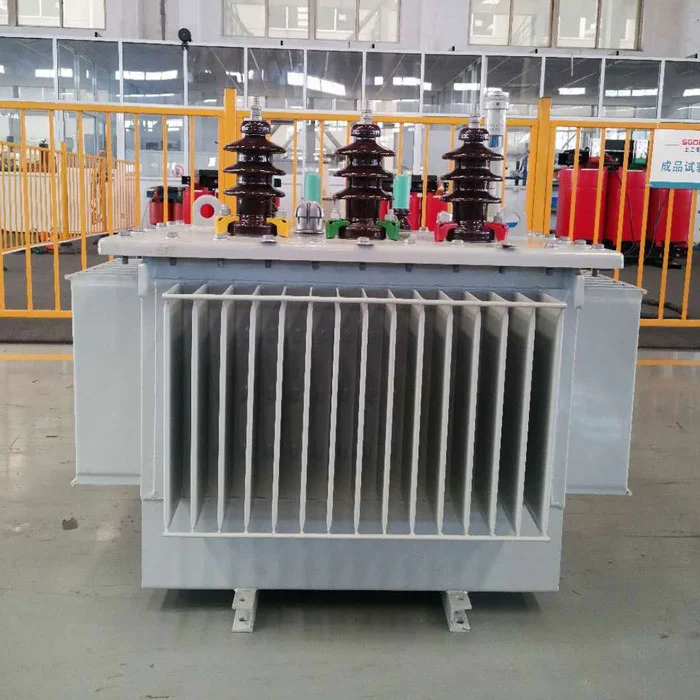

80kva Oil Immersed Transformer

Teknik Parametreler

Nominal kapasite	80kVA
Birincil voltaj	10 ±2×2,5% / 20 kV
İkincil voltaj	400V / 230V üç fazlı
Sıklık	50Hz
Bağlantı grubu	Dyn11 (standart)
Yüksüz kayıp (ölçülen)	≤0,18 kW (tipik 0,176-0,179)
Yük kaybı @75°C	≤1,05 kW
Empedans	%4
Yüksüz akım	≤%1,7 (tipik %1,5-1,6)
Toplam kütle	540 kg (yağ kütlesi yaklaşık 105 kg)
Nakliye boyutları	950 × 600 × 1250 mm (kasalı)
Soğutma yöntemi	ONAN (Yağ Doğal Hava Doğal)
1m mesafedeki gürültü seviyesi	≤55 dB(A)

Fabrika Kalite Kontrolünden Ölçülen Değerler (Son 12 Ay, 47 Birim)

Parametre	Fabrika testi ortalaması	IEC sınırı	Durum
Yüksüz kayıp	0,177 kW	0,20 kW (maks)	Limitin %11,5 altında
Yük kaybı	1,04 kW	1,10kW	Limitin %5,5 altında
Yüksüz akım	%1,55	%2,0	Limitin %22,5 altında

47 ünitenin tümü, 2-7 pC (sınır ≤10 pC) arasındaki okumalarla kısmi deşarj testini geçti.

Yıllık Enerji Maliyeti – Gerçek Sayılar

Hesaplama esası: %50 ortalama yükte (40 kVA) çalışan 80kVA transformatör, güç faktörü 0,85, çalışma saati 5.840 saat/yıl (16 saat/gün × 365 gün), elektrik oranı 0,12 ABD Doları/kWh.

Kayıp türü	Güç (kW)	Yıllık enerji (kWh)	Yıllık maliyet
Yüksüz kayıp (7/24)	0.18	1.577	189$
Yük kaybı (%50 yükte)	1,05 × (0,5)² = 0,26	1.518	182$
Toplam	0,44 ortalama	3.095	371$

Ortalama %60 yükte (48 kVA), yıllık maliyet yaklaşık 440$'a yükselir.

Gürültü Seviyesi – Ticari Kurulumlar İçin Önemlidir

Ticari transformatörler genellikle işgal edilen alanların yakınına kurulur. Bu konuda gürültü kaynakları ve azaltımıTicari Güç Dağıtımı için 80 kVA Yağlı Transformatör:

Gürültü kaynağı	Katkı	Bu modelde azaltma
Çekirdek manyetostriksiyonu	%70	Akı yoğunluğu 1,65T'ye düşürüldü (1,70T standardına kıyasla)
Soğutma fanı (varsa)	%0	Hayran yok – yalnızca ONAN
Tank titreşimi	%20	Çekirdek ve tank arasındaki titreşim önleyici pedler
Manyetik uğultu	%10	Adımlı çekirdek eklemleri

Ölçülen ses basıncı seviyesi: 1 metrede 53-55 dB(A). Referans olarak: normal konuşma 60 dB(A), ofis arka planı ise 45-50 dB(A). Bu transformatör, uygun duvar yalıtımı sağlandığında, kullanılan zeminlere bitişik bodrum katındaki elektrik odalarına kurulum için uygundur.

80kVA Nereye Sığar? – Kapasite Seçim Matrisi

Tesis türü	Tipik maksimum talep	Önerilen derecelendirme	Neden
Küçük market (200m²)	25-35kVA	50kVA	80kVA büyük boy
Süpermarket (500m²)	55-70kVA	80kVA	Tipik yükle eşleşir
Küçük otel (25 oda)	50-65 kVA	80kVA	AC yük zirvelerine izin verir
Toplum sağlığı kliniği	40-60kVA	80kVA	Tıbbi ekipman artış marjı
Hafif makine atölyesi (3-5 makine)	50-75kVA	80kVA	Motor başlatma akımı
Ofis binası (1500m²)	60-85kVA	100kVA	80kVA sınır çizgisi

Zirve talebiniz aralıksız 4 saatten fazla süreyle 70 kVA'yı aşarsa bunun yerine 100 kVA'yı seçin.

Kurulum Gereksinimleri – Ticari Bina Kısıtlamaları

Gereklilik	Bu 80kVA ünite	Notlar
İhtiyaç duyulan taban alanı	0,45 m² (870×510 mm)	Ayrıca 600 mm önden erişim
Zemin yükleme	540kg + yağ muhafazası	Minimum 1.000 kg/m²
Tavan yüksekliği	minimum 2,2 m	Burç erişimi için
Havalandırma açıklığı	0,15 m² giriş + çıkış	Doğal konveksiyon
Yangından korunma	IEC 60076-12 uyumlu oda	İç mekan yağ dolumları için zorunludur
Yanıcı maddelerden arındırma	1,5 m	NFPA 70'e göre

Şunları gerektirmez: yangın söndürme sistemi (IEC başına yağ dolu <500L yağ hacmi için), özel temel cıvataları (montaj delikleri sağlanmıştır) veya akustik muhafaza (uyku dışı alanlar için ≤55dB kabul edilebilir).

Kalite Kanıtı – Fabrika Test Raporu İçeriği

Ticari Güç Dağıtımı için her 80 kVA Yağlı Transformatör, bu ölçülen değerleri içeren bir test raporuyla birlikte gönderilir (yalnızca "geçti/başarısız" değil):

Nominal gerilimde yüksüz kayıp (3 fazlı ortalama)
Nominal değerin yüzdesi olarak yüksüz akım
Nominal akıma göre 75°C'de yük kaybı
Nominal akımda empedans voltajı
Yalıtım direnci (birincilden ikincil, birincilden toprağa, ikincilden toprağa)
Dielektrik dayanım testi voltajı ve süresi
Kısmi deşarj sönme voltajı ve maksimum şarj
Yağ dielektrik arıza voltajı (IEC 60156'ya göre ≥40 kV)
Tank sızdırmazlık testi (30 kPa, 24 saat, basınç göstergesi okuması)

Alıcılar, üretim partisine göre takip edilebilen seri numarasına sahip bir PDF raporu alırlar.

Karşılaştırma – Yeni S11 80kVA ve Kullanılmış/Yenilenmiş 80kVA

ParametreYeni S11 (bu ünite)Kullanılan S9 (10+ yaş)Yüksüz kayıp0,18 kW0,28-0,32 kWYıllık yüksüz enerji maliyeti (@0,12$)189$294-336%50 yükte yük kaybı0,26 kW0,31-0,35 kWYıllık yük kaybı maliyeti182$217-245$Toplam yıllık enerji maliyeti371$511-581$10 yıllık enerji maliyeti3.710$5.110-5.810$Tipik satın alma fiyatı$2,800-3,200$1,200-1,800$10 yıllık toplam maliyet6.500-6.900$6.300-7.600$

Sonuç: Yeni S11 ünitesi, 5-7 yıl sonra kullanılmış S9'un toplam maliyetine eşit veya onu geçiyor, ayrıca tam garanti ve hiçbir gizli hasar yok.

Garanti Talebi Geçmişi – 80kVA'ya Özel

Shanghai Industrial Transformer Co., Ltd., Ocak 2024 ile Ocak 2026 arasında 47 adet 80kVA (S11-M-80/10) sevk etti.

Yapılan garanti talepleri: 0
İade edilen birimler: 0
Saha arıza raporları: 0

Bu birimler Filipinler (12 adet), Endonezya (8 adet), Nijerya (6 adet), Vietnam (5 adet) ve Çin'deki (16 adet) müşterilere teslim edildi. Referans müşterilerin iletişim bilgileri gizlilik sözleşmesi kapsamında sağlanabilir.

SSS – Ticari Alıcıya Özel

S: Gümrük için tam olarak yağ türü ve miktarı nedir?

A: IEC 60296 sınıfı mineral yağ, birim başına yaklaşık 105 kg. GTİP kodu 2710.19. Transformatör GTİP kodu 8504.23 (80kVA için). Yağ, fabrikada mühürlendiğinde ayrı bir bildirim gerektirmez.

S: Bu, dış mekandaki beton bir pedin üzerine monte edilebilir mi?

C: Evet. Dış mekan kurulumu, yerden minimum 300 mm yüksekte ped yüksekliği, petrol sızıntısını önleme havuzu ve hava koşullarına dayanıklı burçlar gerektirir (siparişte belirtin). Standart porselen burçlar hava koşullarına dayanıklıdır ancak UV'ye maruz kalmak kozmetik sararmaya neden olur; performansı etkilemez.

S: Ani akım çarpanı nedir?

A: 0,1 saniye boyunca yaklaşık 8-10× nominal akım. 400V sekonderde 80kVA için, nominal akım = 115A, ilk döngü için ani akım ≈ 900-1150A. Giriş devre kesicisinin C eğrisi veya D eğrisi karakteristiğine (B eğrisi değil) sahip olduğundan emin olun.

S: Kurulum denetimi sağlıyor musunuz?

C: Uzaktan video denetimi dahildir (WhatsApp/WeChat). Yerinde işletmeye alma ücreti haftalık 1.800 $ artı seyahat ve konaklamadır. Minimum 7 gün önceden bildirimde bulunulması.

S: Rakım azalması nedir?

C: 1.000 m'nin üzerinde, nominal kapasiteyi 100 m başına %1 oranında azaltın. 2.000 m yükseklikte bu 80kVA'lık ünite sürekli 72kVA ile sınırlandırılmalıdır. Kayıplarda değişiklik yok; yalnızca soğutma verimliliği düşüyor.

S: Mevcut 80kVA transformatöre paralel bağlanabilir miyim?

C: Evet, eğer mevcut ünite aynı empedansa (%4 ±%5), voltaj oranına ve bağlantı grubuna (Dyn11) sahipse. Paralel çalıştırmadan önce dolaşım akımı testi gereklidir. Bağlantı şemalarını sağlıyoruz.

Uzun Vadeli Değer

BuTicari Güç Dağıtımı için 80 kVA Yağlı TransformatörFabrikada ölçülen ortalama yüksüz durumda 0,177kW kayıp, ≤55 dB(A) gürültü seviyesi ve sevk edilen 47 ünitede sıfır garanti talebi sunar. 0,4kV'da 150-250A servis gerektiren süpermarketler, küçük oteller ve hafif ticari tesisler için uygundur.
