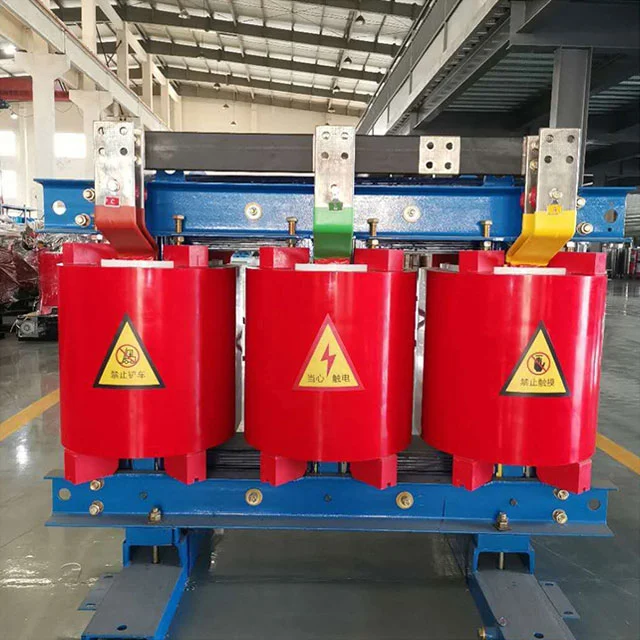

630 KVA Üç Fazlı Kuru Tip Transformatör

SGOB'den bu 630 KVA üç fazlı kuru tip transformatör% 100 bakır sargılar, 5000V yüksek voltaj ve 50Hz/60Hz frekansa sahiptir. Enerji santrallerinde, trafo merkezlerinde, vb.  Belirli gereksinimler için özelleştirme mevcuttur. Daha fazla ayrıntı için lütfen bizimle iletişime geçin.

Ürün Özellikleri:

1. Bobinler, fiberglas kompozit yalıtımlı bakır iletkenler, kabarcıksız, kapalı bir yapı için epoksi reçinede vakum dökümü kullanır.

2. Çekirdek, histerezis kaybını azaltmak için tahtalı tur tasarımına sahip tahıl odaklı silikon çelik tabakaları kullanır.

3. Düşük voltajlı taraf, düzgün akım dağılımı için otomatik argon ark kaynağına sahip bir folyo sarma yapısı kullanır.

4. Eksenel fanlı akıllı bir sıcaklık kontrol sistemi, soğutma verimliliğini düzenler.

5. Damgalı gövde, gelişmiş konveksiyon için soğutma kanatçıklarına sahiptir ve korozyona dayanıklı bir kaplama tuz spreyine karşı korur.

Üretim Süreci:

Sargıdan sonra, bakır tel, yalıtım verniği ile ön emzirilir, daha sonra kürleme için epoksi reçinede vakum dökülür. Çekirdek lazer kesilir ve istiflenir, hidrolik kelepçeler sabit basınç uygular. Montajdan sonra, çekirdek ve bobinler bileşenleri bağlamak için pişirilir. Kısmi deşarj taraması ve harmonik analiz, sevkiyattan önce yapılır ve veriler izlenebilirlik için buluta yüklenir.

Yağla beslenen transformatörlere göre temel avantajlar:

1. Yağla daldırılmış transformatörlerin, conta başarısızlığı nedeniyle yağ sızıntısı riski vardır, bu da potansiyel olarak toprak kirliliğine ve yangın tehlikelerine neden olur; 630 KVA üç fazlı kuru tip transformatör yanıp sönebilir ortamı ortadan kaldırır ve reçine bir ark arızası durumunda kendi kendine söner ve ikincil hasarı önler. Yağla daldırılan transformatörler, aşırı yük koşulları altında yanıcı gazlar üreterek gaz koruma sistemleri gerektirir. Kuru tip transformatörler, gömülü sensörleri kullanarak en sıcak noktanın sıcaklığını doğrudan izleyerek erken uyarı ve yanıt hızını iyileştirir.

2. Yağ ile daldırılmış transformatörlerde, düşük sıcaklıklarda yağ viskozitesindeki değişiklikler ısı yayılma verimliliğini etkiler ve yüksek sıcaklıklar yalıtım yaşlanmasını hızlandırır; Kuru tip transformatörlerde epoksi reçinenin termal genleşme katsayısı, aşırı sıcaklık varyasyonları altında mekanik stabiliteyi koruyarak bakır iletkenlerinkiyle eşleşir. Yağla daldırılmış transformatörler periyodik yağ kalitesi ve nem içeriği testi gerektirir; Kuru tip transformatörlerin tamamen mühürlü yapısı,% 100 nem ortamlarında çalışmaya izin vererek tuz sprey korozyonu olan deniz ortamlarında ek koruyucu muhafazalar ihtiyacını ortadan kaldırır.

3. Yağ ile daldırılmış transformatör bakımı, özel yağ filtreleme ekipmanı ve atık yağ bertaraf maliyetleri gerektirir; Kazara sızıntıları saha temizleme maliyetlerine neden olur; Kuru tip transformatörler sadece yüzey tozu birikimi için basınçlı hava temizliği gerektirir, sarf malzemesi değiştirme maliyetleri yoktur. Yağla beslenen transformatörlerin bertaraf edilmesi tehlikeli atık prosedürlerini içerir; Kuru tip malzemeler mekanik olarak ezilebilir, sıralanabilir ve geri dönüştürülebilir, artık değeri önemli ölçüde artırabilir. Yağla daldırılan transformatör onarımları, yağ tahliyesi prosedürlerini gerektirir; Kuru tip transformatörler modüler sarma değişimini destekleyerek kesinti süresini azaltır.

Bakım Notları

1. Reçinedeki mikro çatlakları önlemek için 630 kVA üç fazlı kuru tip transformatörün çalışması sırasında doğrudan ısı lavabosunda yüksek basınçlı bir hava tabancası kullanmayın.

2. Üç aydan fazla biriktirilirse, ısı yayma kanallarından tozu yumuşak bir fırça ile temizleyin.

3. Muson mevsiminden önce kıyı bölgelerindeki terminallerde tuz kristal oluşumunu kontrol edin.

4. Ani bir kısa devreden sonra dönüşler arası yalıtım testi yapın.

5. Uzun süreli depolama sırasında kuru bir ortamda sızdırmazlık ve saklayın; Yeniden başlamadan önce 48 saat boyunca sabit bir sıcaklık ve nemi koruyun.

Aşırı yük kapasitesi, yağdan kaynaklanan transformatörlerinkinden daha düşük mü?

Reçine kapsüllenmiş sargılar daha yüksek bir termal kapasiteye sahiptir ve zorla hava soğutması altında, sürekli aşırı yük süresi aslında yağdan etkilenmiş transformatörlerinkinden daha uzundur; Ani bir kısa devreden sonra yalıtım iyileşme hızı da daha hızlıdır.

Ürün parametreleri
