Elektrik sistemlerinin hayati bir bileşeni,kuru transformatörlerticari, konut ve endüstriyel ortamlarda yaygın olarak kullanılmaktadır. Kuru transformatörler, yağ dolu transformatörler gibi parçalarını soğutmak için yalıtım yağ gerektirmez. Güvenli ve etkili işlevsellik sağlamak için, bunun yerine ısı dağılması için alternatif tekniklere güvenirler. Burada kuru transformatörlerin ısı dağılma yönetimini inceliyoruz.
1. Hava soğutma mekanizması
Kuru transformatörlerde ısı yayılmasının birincil yöntemi hava soğutmasıdır. Transformatörün sargıları ve çekirdeği, doğal havanın etraflarında serbestçe akmasına izin veren malzemeler ve yapılarla tasarlanmıştır. Bu hava, çalışma sırasında üretilen ısıyı emer ve transformatör içinde optimum bir sıcaklığı koruyarak taşır.
A. Doğal Havalandırma
Birçok durumda, kuru transformatörler havalandırılmış muhafazalara veya doğal hava akışının ısı dağılmasını kolaylaştırdığı açık alanlara yerleştirilir. Transformatörün tasarımı genellikle havaya maruz kalmayı en üst düzeye çıkaran açıklıklar veya kanallar içerir.
B. Zorunlu Hava Soğutma
Daha büyük veya yüksek kapasite içinkuru transformatörler, zorla hava soğutma kullanılabilir. Transformatör bileşenleri etrafındaki hava akışını artırmak için fanlar veya üfleyiciler takılır, ısıl kaldırmayı arttırır ve ağır yükler altında tutarlı soğutma sağlar.
2. Yalıtım malzemeleri
Kuru transformatörler, sargıları kapsamak için epoksi reçine veya dökme reçine gibi yüksek sıcaklık yalıtım malzemeleri kullanır. Bu malzemeler mükemmel ısı iletkenleridir ve bozulmadan yüksek sıcaklıklara dayanabilir. Isıyı sargılardan uzaklaştırarak aşırı ısınmayı önler ve transformatörün uzun ömürlülüğünü sağlarlar.
3. Bileşenlerin Termal Tasarımı
Kuru bir transformatördeki çekirdek ve bobin düzeneği, ısı oluşumunu en aza indirecek ve dağılımını en üst düzeye çıkaracak şekilde tasarlanmıştır. Lamine çekirdekler, önemli bir ısı kaynağı olan enerji kayıplarını (çekirdek kayıpları olarak bilinir) azaltır. Ek olarak, daha iyi hava akışı sağlamak ve sıcak noktaları en aza indirmek için sargılar stratejik olarak aralıklandırılmıştır.
4. Isıya dayanıklı kaplamaların kullanımı
Kuru transformatörlerdeki sargılar genellikle ısıya dayanıklı vernikler veya boyalarla kaplanır. Bu kaplamalar sadece yalıtım sağlamakla kalmaz, aynı zamanda ısının çevredeki havaya transferini kolaylaştırarak ısı dağılımını da arttırır.
5. Harici Soğutma Sistemleri
Doğal veya cebri hava soğutmasının yetersiz olduğu ortamlarda ilave harici soğutma sistemleri kullanılabilir. Bunlar arasında, transformatör çevresindeki ortam sıcaklığını düzenleyerek aşırı koşullarda bile aşırı ısınmayı önleyen klima üniteleri veya ısı eşanjörleri bulunur.
Kuru transformatörler için soğutma sistemlerinin faydaları
- Çevre Güvenliği: Kuru transformatörlerin çalıştırılması daha güvenlidir ve yağı kullanmadıkları için yağın sızması veya dökülmesi olasılığı daha düşüktür.
Azalan bakım: Yağ bazlı soğutma ile karşılaştırıldığında, hava soğutma sistemleri daha az bakım gerektirir, bu da işletme giderlerini düşürür.
Yangın Güvenliği: Yanıcı yağ olmadığında yangın tehlikesi olasılığı çok azalır.
Sonuç olarak
Kuru transformatörler, ısıyı dağıtmak için termal tasarım, üstün yalıtım malzemeleri ve hava soğutma karışımını kullanır. Bu çözümler, bakım ihtiyaçlarını ve bunların çevre üzerindeki olumsuz etkilerini azaltırken etkili işlevi garanti eder. Kuru transformatörlerin nasıl işlediğini bilmek, özellikle verimlilik ve güvenliğin kritik olduğu kentsel ve endüstriyel ortamlarda, çeşitli durumlar için güvenilirliklerini ve uygulanabilirliklerini vurgular.

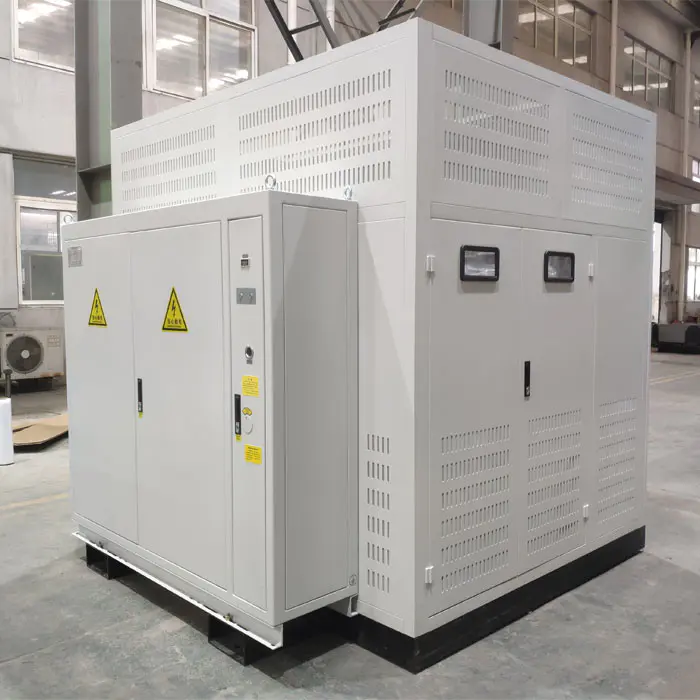

SCOBKuru Trafogüvenilirliğin, verimliliğin ve güvenliğin en üst düzeyde olduğu modern güç dağıtım sistemleri için tasarlanmış son teknoloji ürünü bir elektrik transformatörüdür. Yağa batırılmış transformatörlerin aksine kuru transformatörler, hava veya epoksi reçine bazlı yalıtım sistemi kullanarak yalıtım yağı ihtiyacını ortadan kaldırır ve çeşitli avantajlar sunar. Ürünlerimiz hakkında daha fazla bilgi edinmek için www.sgobtransformer.com adresindeki web sitemizi ziyaret edin. Sorularınız için bize enquiry@sgobtransformer.com adresinden ulaşabilirsiniz.
