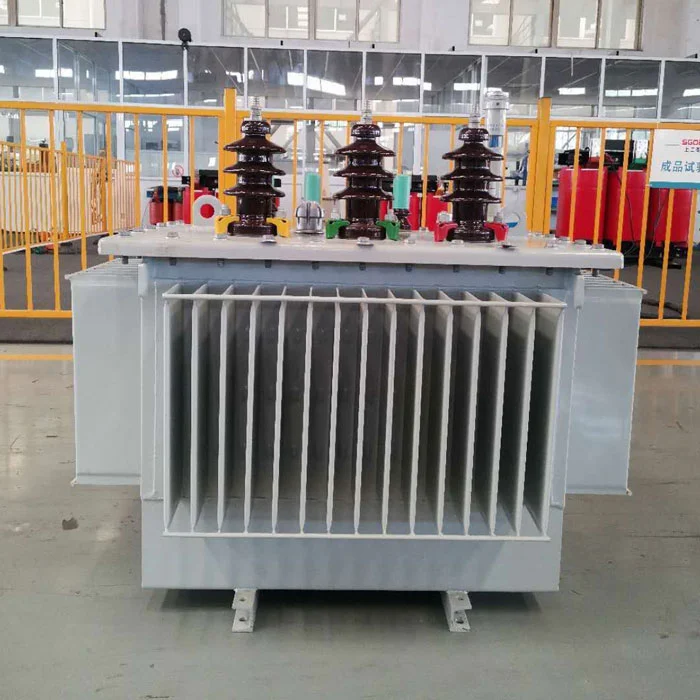

.80KVA Yağ daldırılmış transformatörsoğuk haddelenmiş silikon çelik çekirdek ve oksijensiz bakır sargılarla inşa edilmiş kapalı bir güç dönüşüm cihazıdır. İç ısı dağılmasını arttırmak için uzunlamasına yağ kanallarına sahip spiral bir bobin tasarımına sahiptir. Kısa devreye dayanıklı bir yapı, geçici akım dalgalanmalarına karşı korunmak için son destekleri güçlendirir. Özel bir kaldırma mekanizması ve konumlandırma sistemi taşıma stabilitesini sağlar.
.80KVA Yağ daldırılmış transformatörGündüz yük dalgalanmalarına dayanmak için kentsel güç dağıtım sistemlerinde kullanılabilir ve yağdan etkilenmiş ısı dağılımı sürekli tam yük işlemini sağlar. Korozyona dayanıklı yapısı, nemli kıyı bölgelerindeki tuz sprey korozyonunu etkili bir şekilde bloke eder.
Yüksek irtifa alanları için güçlendirilmiş yalıtım yağı boşluğu tasarımı, düşük basınçlı deşarj riskini azaltır.
| Model | Kapasite (KVA) |
HV (KV) |
LV (KV) |
Yük kaybı yok (KW) |
Anlamlılık (%) |
AĞIRLIK (KİLOGRAM) |
BOYUT (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Çözünmüş gaz bileşenleri kromatografik analiz ile düzenli olarak analiz edilir ve asetilen konsantrasyonları anormal olduğunda iç hata tanısı aktive edilir. Yağ seviyesi iki renkli bir pencere göstergesi kullanılarak izlenir ve yağ seviyesi aniden düştüğünde bir acil durum alarmı tetiklenir. Yıllık yağ dielektrik mukavemeti testi yapılır ve arıza voltajı eşiğin altına düştüğünde vakum yağ filtrasyonu gerçekleştirilir.
Belirli bir yük oranının altında uzun süreli çalışma, bir80KVA Yağ daldırılmış transformatör, su analizine ve azaltılmış yalıtım mukavemetine yol açar. Yağda suda çözünürlüğe sahip olmak için düzenli tam yük ısıtma gereklidir. Yağ sıcaklığını korumak için kış kapanmalarında otomatik ısıtma etkinleştirilmelidir.
Derhal bir sarma deformasyonu frekans tepki testi yapın ve bir referans spektrumuyla karşılaştırın. Kapağı asarak basılı cıvataların yer değiştirmesini kontrol edin ve eksenel boyutları doğrulamak için bir lazer menzilini kullanın. Anormal titreşim harmoniklerini izlemek için yüksüz bir test yapın. Çekirdek birden fazla noktaya topraklanmışsa, yalıtımı sökün ve onarın.
